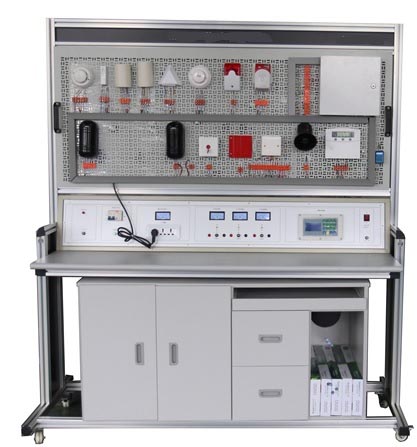

HYZNJJ-3 樓宇工程智能家居系統實訓平臺

發布時間：2020-09-05 丨 瀏覽次數：

一、設備概述

樓宇工程智能家居系統實訓平臺基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。

二、設備組成

立式實訓平臺、網孔板安裝模塊、線纜管理架、電源管理模塊、嵌入式編程主機與顯示器模塊、阻波器、電力載波式遠程控制器（電話語音）、通訊電纜、電力載波式無線轉發器、四路遙控器（可調光）、電力載波式雙路場景控制器、電力載波式單路大功率電器控制器、電力載波式雙路日光燈控制器、電力載波式雙路白熾燈控制器、電力載波式單路紅外學習控制器、電力載波式單路窗簾控制器及系統軟件等等。

三、實訓項目

1、系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2、線路故障的設置、檢測及排除；

3、獨立模塊的獨立認識、接線和控制；

4、燈光亮度按時按需自動調整控制，手動控制，情景編程；

5、門窗分時自動控制，手動控制；

6、紅外轉發手/自動控制；

7、電器電源通斷手/自動、按時和間接控制；

8、信息查詢和發布操作；

9、緊急呼叫求助操作；

10、智能家居系統整合的接線、設置、操作和演習；

11、橋架及其支架的安裝和布線；

12、信息插座和機架設備的安裝；

13、水晶頭及跳線的制作和測試；

14、RJ45模塊和配線架的壓線和測試；

15、RJ45跳線的連接及鏈路的測試。

四、技術指標

1、電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3、整機功耗：≤300W；

4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
