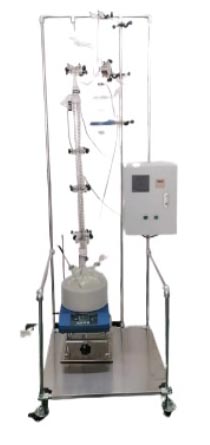

HYHGCQ-4萃取精餾實驗裝置

發布時間：2021-03-09 丨 瀏覽次數：

一、主要配置
萃取精餾塔、溶劑回收塔、冷凝器、加熱器、蒸餾釜、回流系統、流量計、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。

二、設備組成及技術參數
1、玻璃萃取精餾塔體：φ25×1400mm，五側口，填料為316L不銹鋼Φ3mmθ網環。塔外壁2段導電膜加熱保溫，功率各300W。
2、溶劑回收塔：φ25×1200mm，五側口，填料為316L不銹鋼Φ3mmθ網環。塔外壁2段導電膜加熱保溫，功率各300W。
3、塔頂玻璃蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。
4、玻璃塔釜：容積500mL，測溫口、取樣口。
5、加熱器：功率300W，集成控制。
6、溫度傳感器：Pt100，顯示分度0.1℃。
7、250ml高位玻璃加料瓶，液體轉子流量計：范圍2.5～25ml/min ，數量2套。
8、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等組成，回流比控制范圍：99：1—1：99。
9、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
10、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
11、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
12、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
13、額定電壓：220V，總功率：2.2kW。
14、外形尺寸：1500×550×2300mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
16、配數據采集軟件一套，在線工業組態軟件一套
三、實驗項目
1、掌握萃取精餾的基本原理和操作。
2、能進行全塔物料衡算和塔操作的過程分析。
3、了解萃取精餾與常規精餾的區別。
4、學會分析塔內物料組成。
5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
四、實驗條件及物料
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br/>液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
電：電壓AC220V，功率2KW，標準單相三線制。
