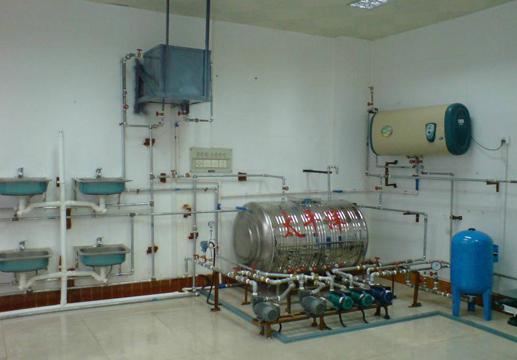

HYPS-4型給排水管道安裝及控制實訓裝置

發布時間：2024-03-18 丨 瀏覽次數：

一、功能特性

用戶終端：不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層各3個住戶用水終端

水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。

三相水泵：兩臺，為恒壓供水系統提供動力

單相水泵：三臺，分別為供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力

壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力

膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力

高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停

氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源

高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號

壓力表：檢測氣壓供水系統管道當前壓力，可檢測0-1MPa壓力

熱水器：為供熱/暖系統提供熱源，內置溫度檢測和控制電路

散熱片：鋼管與銅片制作，將熱水中的熱量傳遞到室內空氣

控制電柜：系統控制單元，包括DDC直接控制器、變頻器、交流接觸器以及相關控制、保護設備

組態軟件：配套組態王軟件及給排水系統組態監控程序，通過計算機對給排水系統進行在線監視與控制

計算機：安裝LonMaker3.2l軟件，安裝秘維護LON網絡，對系統進行在線監控

進水、排水管道：包括水管、手閥、單向閥以及各種配套設備

二、實踐項目

給排水系統的認識

級排水系統的常用器件和系統組成

恒壓供水系統原理及工作流程

變頻恒壓供水系統操作實踐

氣壓供水系統原理及工作流程

氣壓供水系統操作實踐

水泵水箱聯合供水系統原理及工作流程

水泵水箱聯合供水系統操作實踐

供熱/暖系統工作原理及工作流程

供熱/暖系統操作實踐

給排水系統組態控制實踐

組態軟件組態監控界面設計實踐

DDC直接數字控制器的使用實踐

DDC直接數字控制器程序設計實踐

6、主通氣立管、副通氣立管、結合通氣管、器具通氣管和環形通氣管的認識實訓
