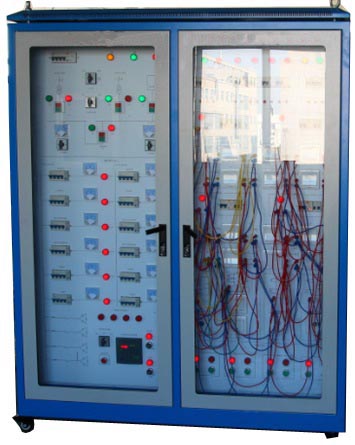

HY-X1D消防火災電氣控制系統實訓裝置

發布時間：2024-03-19 丨 瀏覽次數：

1、系統概述：

消防火災電氣控制系統實訓裝置是根據現代消防控制、應急控制、水泵控制、風機控制、防火控制等電源系統的安全用電，結合現代化"智慧用電監測系統完整體現現代消防的智能安全用和監測。是建筑消防電氣專業、電氣安全用電專業學生的好助手。

2、系統特點：

1、系統采用噴塑鋼移動實訓桌+高級防火桌面、光面噴塑鋼實訓臺，系統采用模塊化設置。

2、支持電壓、電流、漏電、溫度檢測及數據輸入2、支持脫扣，斷電3、支持本地內網使用，可以接入CAN通訊4、支持遠程控制5、支持遠程管理6、支持用電數據統計，支持液晶屏顯示，液晶屏顯示當前電壓，電流，溫度7、支持報警信息輸出，控制電源采用模擬雙電源控制組電源工作，失電自動切換到備用電源、巡環自動檢測三相電流情況。

3、具有消防電氣控制中邏輯運算，自動遠程處理信號，接觸器遠程驅動、電壓、電流、顯示及負載故障保護切換等。

4、具有應急照明電源控制監控系統，集用供電應急照明和獨立應急照明電氣控制

5、具有防火電氣設備控制監控系統，備用供電電氣線路控制等。

6、具有電氣控制故障檢測與接線實訓，原理識知、故障排險、排除實訓等。

3、技術參數：

1、輸入電源：三相五線～220V±10%  50Hz

2、環境溫度：+4℃～+45℃

3、裝置容量：＜3000kVA

4、外形尺寸：長1600mm，寬700mm，高1800mm

5、安全保護：具有漏電自動保護裝置

四、實訓項目

1.系統結構與設備認識

2.消防電氣安全控制原理

3.應急照明與集中供電控制原理

4.消防電氣火災控制監測

5.消防雙電源控制原理及操作

6.消防電氣控制設備操作設置

7.消防模擬聯動電氣控制
