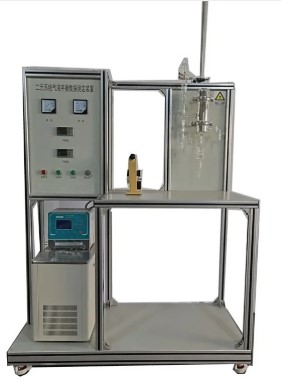

HYHGQH-1二元系統氣液平衡數據測定裝置

發布時間：2021-04-11 丨 瀏覽次數：

一、主要配置

玻璃平衡釜、玻璃冷凝器、塔釜加熱器、測溫儀表、阿貝折光儀、超級恒溫水浴、高品質鋁合金型材框架。

二、裝置功能

1、常壓下汽–液平衡數據的測定。

2、采用小型平衡釜，釜外有真空夾套保溫，釜內液體和氣體分別形成循環系統，可觀察釜內的實驗現象，且樣品用量少，達到平衡速度快。

3、分析平衡汽、液相組成，可獲得有關的熱力學參數，從實驗測得的T–P–X–Y數據計算各組份的活度系數。

4、可用于不同系統的汽液平衡數據的測定，適用性大，測得的平衡數據正確可靠。

三、實驗室設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率500W，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

四、技術參數

1、實驗體系：環己烷-乙醇二元體系。

2、氣液平衡釜：采用玻璃改進羅斯釜，真空鍍銀保溫，體積小，加液量100～120mL，平衡時間短。

3、球形冷凝器：上下直磨口，長度250mm。

4、電加熱器：0-300W可調，采用手動與自動兩種控溫方式，最高使用溫度：200℃，操作壓力：常壓。

5、溫度測量與控制系統：含加熱裝置、調壓裝置、溫度傳感器、溫控儀表等。溫控傳感器: 采用Pt100型鉑熱電阻測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫控儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品經第三方權威機構檢測獲得CE認證標志。

6、單目阿貝折光儀：折射率測量范圍1.300-1.7000 ，準確度：±0.0002。

7、超級恒溫水?。簾o氟環保制冷，帶外循泵，溫度范圍-5～100℃，控溫精度0.1℃。

8、外形尺寸：1100×500×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
