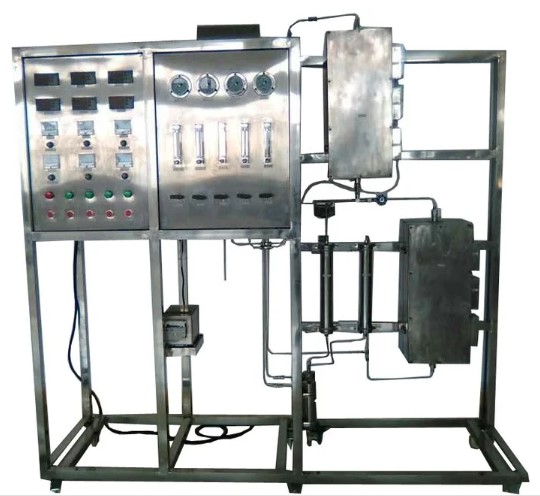

HYHGYB-1一氧化碳中低溫串聯變換實驗裝置

發布時間：2021-04-20 丨瀏覽次數：

一、主要配置

中變反應器、低變反應器、飽和預熱器、微型液體計量泵、氣體流量計、混合器、氣體過濾器、冷凝器、氣液分離器、壓力表、溫控儀表、不銹鋼框架及控制屏等。

二、實驗項目

1、進一步理解多相催化反應有關知識，初步接觸工藝設計思想。

2、掌握氣固相催化反應動力學實驗研究方法及催化劑活性的評比方法。

3、獲得兩種催化劑上變換反應的速率常數與活化能E。


三、實驗室設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC380V，功率10.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：N2、CO、水；外配設備：標準N2鋼瓶（帶減壓閥）和標準CO鋼瓶（帶減壓閥）。

四、技術參數

1、中變反應器：不銹鋼材質，Φ25×600mm，開啟式三段加熱爐功率3KW；不銹鋼氣體過濾器Φ45×200mm、不銹鋼冷凝器Φ51×400mm（內盤管）、不銹鋼氣液分離器Φ57×200mm；高效鐵基催化劑。溫控350～500℃。

2、低變反應器：不銹鋼材質，ф25×600mm，開啟式三段加熱爐功率3KW；不銹鋼氣體過濾器Φ45×200mm、不銹鋼冷凝器Φ51×400mm（內盤管）、不銹鋼氣液分離器Φ57×200mm；高效銅基催化劑。溫控220～320℃。

3、飽和預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。

4、水計量進料泵；微量計量加料泵：流量0.01—10ml/min。

5、純凈水罐： 304不銹鋼，φ108×300 mm，帶防塵蓋。

6、流量計：氣體轉子流量計6-60mL/min，觀察、控制進料流量。

7、壓力儀表: Y-60型高壓防震壓力表，0～1.0MPa。

8、溫度傳感器：K型熱電偶，顯示精度0.1℃，插入長度可調整，直徑Φ3mm。

9、控溫儀表：人工智能型儀表，精度FS≤0.2%。

10、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。

11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單。

12、外形尺寸：2000×550×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
