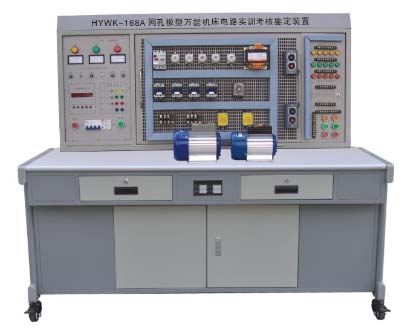

HYWK-168A 網孔型萬能機床電路實訓考核鑒定裝置
發布時間：2024-06-06 丨 瀏覽次數：
一、概述
本裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎，元器件在網孔板上合理安裝、線路的合理布局，全部由學生自行完成，接近工業現場，有效培養學生實際操作技能。所配置的元器件能完成
“ 工廠電氣控制 ” 、 “ 電機拖動 ” 、 “ 控制線路與技能訓練 ” 、 “ 常用機床控制線路 ” 等課程的實訓與考核，增加元器件能擴展
“ 電工技能實訓 ” 、 “ 電工儀表與測量 ”
等課程的實訓，其適合大中專院校、職校、技校實驗室的新建、擴建或實驗室的更新換代，也可作為電工考核的考核設備。
二、特點
1 、電氣控制線路元件裝在網孔板上，操作方便、機動靈活、易擴展功能或開發新的實訓項目。
2 、操作臺只需三相四線的交流電源即可投入使用，占地面積小，實訓器材集中在儲存柜內，易管理、規劃化程度高。
3 、安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外， 380V 交流電壓輸出處還設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
4 、實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。
三、技術性能
1 、輸入電源：三相四線～ 380V±10% 50Hz
2 、溫度： -5℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 1.5KVA
4 、外形尺寸： 1500mm × 750mm × 1350mm
四、裝置的配備及功能
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1 、主控功能板
（ 1 ） 三相四線電源輸入，通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。
（ 2 ） 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
（ 3 ）三相四線電源輸出，具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
（ 4 ）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能；此外還能自動記錄由于接線或操作錯誤所造成的告警總次數 , 為學生實訓技能的考核提供一個統一的標準。
2 、輔助器件安裝屏
（ 1 ）紅、黃、綠信號燈各 5 只
（ 2 ）大功率降壓電阻 75Ω/75W 3 只，能耗制動電阻 10Ω/25W 1 只
（ 3 ）控制按鈕 6 只
（ 4 ）整流二極管 IN5408 4 只
（ 5 ）單相開關 1 只
（二）網孔板 1 塊，元器件在其上合理布局，正確走線完成實訓考核項目。
（三）基本器材配備
|
序號
|
名稱
|
數量
|
單位
|
序號
|
名稱
|
數量
|
單位
|
|
1
|
交流接觸器
|
7
|
只
|
17
|
導線
|
50
|
米
|
|
2
|
熱繼電器
|
3
|
只
|
18
|
走線槽
|
2
|
米
|
|
3
|
電子式時間繼電器
|
2
|
只
|
|
4
|
螺旋式熔斷器
|
6
|
只
|
19
|
工具 1 套
|
萬用表
|
1
|
只
|
|
5
|
直插式熔斷器
|
3
|
只
|
螺絲刀
|
1
|
把
|
|
6
|
低壓斷路器
|
1
|
只
|
尖嘴鉗
|
1
|
把
|
|
7
|
電磁閥
|
1
|
只
|
剝線鉗
|
1
|
把
|
|
8
|
十字開關
|
1
|
只
|
電工刀
|
1
|
把
|
|
9
|
行程開關
|
4
|
只
|
電筆
|
1
|
支
|
|
10
|
控制按鈕
|
6
|
只
|
卷尺
|
1
|
只
|
|
11
|
轉換開關
|
1
|
只
|
鋼鋸
|
1
|
把
|
|
12
|
控制變壓器
|
1
|
只
|
手電鉆
|
1
|
把
|
|
13
|
燈頭座
|
1
|
只
|
20
|
三相鼠籠式異步電動機 (Y)
|
1
|
臺
|
|
14
|
電容
|
2
|
只
|
21
|
三相鼠籠式異步電動機 (△)
|
1
|
臺
|
|
15
|
導軌
|
30
|
厘米
|
22
|
雙速異步電動機
|
1
|
臺
|
|
16
|
接線端子
|
20
|
孔
|
23
|
三相鼠籠式異步電動機 (Y/△)
|
1
|
臺
|
（四）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、基本實訓考核項目（增加元器件即可增加實訓項目）
|
1 . 三相異步電動機直接啟動控制
2 . 三相異步電動機接觸器點動控制線路
3 . 三相異步電動機接觸器自鎖控制線路
4 . Y/△ 啟動自動控制線路
5 . 用倒順開關三相異步電動機正反轉控制
6 . 接觸器聯鎖的正反轉控制線路
7 . 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8 . 雙速電動機的切換運行控制線路
9 . 雙重聯鎖的三相異步電動機正反轉控制線路
10 . 電動葫蘆電氣控制線路
|
11 . C6140 普通車床電氣控制線路
12 . C650-2 普通車床電氣控制線路
13 . M7120 平面磨床電氣控制線路
14 . M7130K 平面磨床電氣控制線路
15 . M 1432A 萬能外圓磨床電氣控制線路
16 . X62W 型萬能銑床電氣控制線路
17 . Z3050 搖臂鉆床電氣控制線路
18 . Z3040B 搖臂鉆床電氣控制線路
19 . Z35 搖臂鉆床電氣控制線路
20 . T68 臥式鏜床電氣控制線路
|
