HYEP-1水環境監測與治理技術綜合實訓平臺

發布時間：2025-02-26 丨 瀏覽次數：

一、產品概述：

      水環境監測與治理技術綜合實訓平臺是專門為高職高專院校開設的“環境工程、環境監測與治理技術、環境監測與評價、水環境監測與保護、城市水凈化技術、給排技術”等環境類相關專業而研制的綜合實訓平臺。該實訓平臺既能體現典型污水處理工藝（A2/0系統、SBR系統）的經典，又能反映出新型污水處理組合工藝（MSBR系統）的先進，通過實訓平臺實訓促進工學結合人才培養模式的改革與創新，培養學生的可持續發展能力，為社會提供滿足企業需求的水處理設備安裝、調試及水質檢測分析等方面的專業人才。

二、組成與功能：

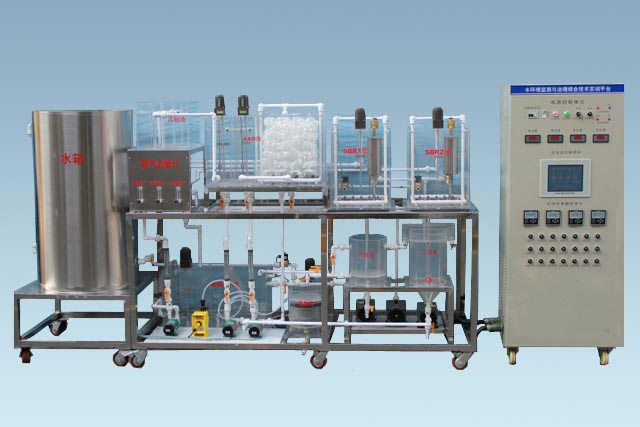

   水環境監測與治理技術綜合實訓平臺主要由控制系統、供水系統和污水處理系統三部分紐成。

   控制系統：主要由電氣控制柜、漏電保護器、觸摸屏、旋鈕開關、工作狀態指示燈、

可編程控制器、也可以手動、繼電器、在線監測儀（PH儀和DO儀），監控軟件等組成，供水系統：主要由不銹锏大水箱、不銹鋼支架、水箱液位管和球鬧等組成。污水處理系統：裝置對象平臺整體采用不銹鋼框架進行設計，主要動力系統器件安裝在鋼架底座上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上下層。動力系統主要由水泵、加藥泵．風機、電磁閥、電動攪拌裝置等組成。有機玻璃反應器系統主要由有機玻璃格柵、有機玻璃調節池、有機玻璃沉砂池、有機玻璃A2/0生物反應器、有機玻璃SBR池．有機玻璃二沉池、有機玻璃砂濾柱．有機玻璃活性炭吸附柱．有機玻璃加藥池等組成。曝氣系統主要由風機、曝氣管、攪拌機、流量計和管道等組成，在線監測系統主要由DO在線儀、PH在線儀、浮球液位開關等組成。

   通過本實訓平臺可培養A2/0、SBR以及MSBR三種污水處理系統工藝的設計和管

道連接，可培養污水處理設備部件的安裝與調試能力， 可培養在線監測技術的遙用和掌握能力，可培養污水處理相關填料的裝填能力，可培養對A2/0系統中好氧池填料的掛膜能力，可培

   養對曝氣系統充氧量的調節與控制能力，可培養通過相關標準溶液對DO儀、PH儀的零點和斜率的標定能力。

三、主要技術性能：

 1、系統要求工作環境：環境溫度范圍為0℃-+ 40℃、

 2、處理水量：10～20L/h、

 3、系統容量：<2．OkVA

 4、控制柜尺寸：700mm×500mm×1830mm

 5、裝置外形總尺寸：4100mm×700mm×1800mm

 6、系統輸入電壓：單相交流220V±10% 50Hz

 7、安全保護：具有漏電保護．過載保護、短路保護裝置，安全符合國家標堆。

四、主要配置：

帶轉向輪304不銹鋼鋼支架1套、304不銹鋼原水箱1只、有機玻璃A2/O系統部件、SBR系統部件、格柵調節池、沉砂池、沙濾柱、二沉池、吸附柱、加藥池、防腐蝕水泵、電磁計量泵、標準電機、調速電機、曝氣管、氣泵、304不銹鋼潷水器、DO儀、DO傳感器、PH儀、PH傳感器、電磁閥、計算機控制系統、軟件、氣體流量計、液體流量計、浮球液位開關、組合填料、采用10.4寸彩色液晶觸摸屏、手動開關、低壓電氣、空氣開關、手自動轉換開關、保險絲、交流接觸器、操作開關、電機調速模塊、開關電源、工作狀態指示燈、線管、接頭、三通、彎頭、活接、球閥、連接管、電工具箱1套。
