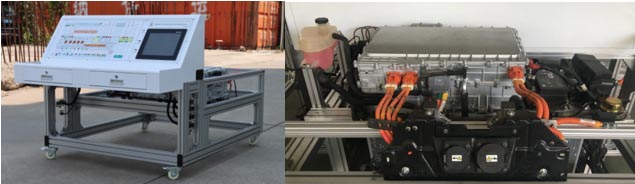

HY-QCXE503純電動汽車新能源汽車高壓安全實訓臺（比亞迪E5電動車）

發布時間：2025-04-07 丨 瀏覽次數：

一、結構組成

1、組成：設備由一體化臺架、剖切的比亞迪E5新能源電動汽車的電機驅動系統、DC-DC轉換器、快充接口、慢充接口、車載充系統、觸控顯示控制中心、檢測系統、云平臺電子考核系統、設備控制臺等組成。

二、主要功能：

1.高壓組件系統的工作原理，高壓組件的數據檢測與診斷分析，可做各種試驗及數據檢測功能。高壓組件的故障故障診斷與排除實功能。

2.剖切的零部件，能直觀展示汽車高壓組件的內部外部和相關附件的結構組成與工作原理；同時提供原件測量、連接器拔插實訓。

3.啟動設備，各種高壓組件協同進入工作狀態。系統工作穩定、運行正常。

4.檢測面板上繪有高清相關系統的電路原理圖、提供識圖、讀圖、繪圖等技能。檢測控制臺面板上,外接接線端子，可測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.

5.配套觸控顯示中心，可提供遠程考核功能，進行遠程故障考核設置。內置新能源資源、教學課件、視頻、動畫、本設備的操作說明、原車維修手冊、合格證、保修卡等。

6.高壓控系統，提供高壓分線，直流快速充電、全車高壓系統供電并兼任充電管理系統的作用。并提供過載保護等功能。使用直流充電樁。

7.車載充系統，提供慢充充電功能。使用交流充電樁。

8.電子考核系統，可以通過PC機登錄后臺，進行遠程故障考核設置。

9.移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。

三、實訓項目

1.比亞迪E5電動汽車高壓器件的結構認識與原理展示

2.比亞迪E5電動汽車DC-DC系統的個工作原理實訓

3.比亞迪E5電動汽車DC-DC系統的數據檢測、故障診斷與排除

4.比亞迪E5高壓控制系統的結構認識與原理展示

5.比亞迪E5高壓控制系統的數據檢測、故障診斷與排除實訓

6.比亞迪E5車載充電系統的內部結構認識與原理展示

7.比亞迪E5車載充電系統的數據檢測、故障診斷與排除

8.比亞迪E5驅動電機的內部結構認識與原理展示

9.比亞迪E5驅動電機的數據檢測與故障診斷與排除實訓

10.比亞迪E5交流充電樁的認識了解與使用方法

四、制作工藝：

1、設備臺架：采用國標40*80鋁型材搭建而成，堅固耐用，無需噴漆，易于清潔維護。

2、控制臺；超大傾斜式控制臺，采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為單開門設計，可以全部打開，方便維修保養。

3、檢測面板：檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。

4、檢測端子：純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，剛好適合萬用表或示波器測量使用。

5、工作臺；檢測面板下方帶有工作臺，提供萬用表或解碼器等設備放置(1000×300mm)，方便測量。

6、帶鎖抽屜：工作臺下面為兩個帶鎖抽屜，用于放置專用的檢測設備，如解碼器，萬用表等。

7、超大靜音腳輪，方便移動，并能隨時鎖止，保證教學安全。

五、技術參數

1、觸控顯示控制中心

屏幕尺寸: 12寸

硬盤容量: 64GB

硬盤接口: SATA2

硬盤轉速: 7200轉

顯存容量: 2GB及以上

操作系統: Windows 7

2、電機最大功率： 160kW

電機最大扭矩： 310Nm

電池容量： 43kW·h

純電最高續航里程： 256km

可輸入電源：交流220V

系統電壓:   DC12V//24V

工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

外形尺寸：1600*1000*1760

3、臺架

外形尺寸：1200*1200*1200mm

檢測板：540*370mm

控制臺：260*325mm

工作臺:1200*500mm
