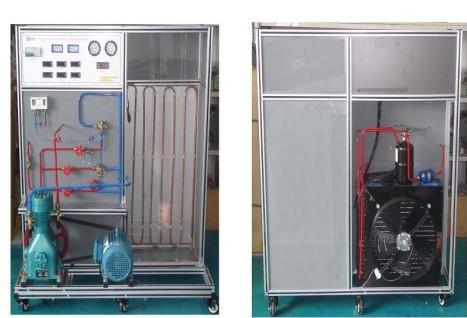

HYLX-1 可視化制冷性能測試實訓裝置

發布時間：2020-09-22 丨 瀏覽次數：

"制冷性能測試實訓裝置"采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。

一、裝置特點

1.本實訓裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實訓方法建立，以"蒸發器液體載冷劑循環法"為主要測量，以"風冷冷凝器量熱器法"作為輔助測量

2.采用1匹制冷機組，采用空氣冷冷凝器和透明的塑料蒸發器，可以觀察制冷劑由液態變為氣態的現象； 系統結構緊湊、布局合理，造型美觀大方，、可研究制冷劑在循環管道內的各種流動，包括在壓縮機中的回流。

、 3提供三種不同的節流膨脹閥，分別是：恒壓膨脹閥、恒溫膨脹閥、毛細膨脹裝置，可對比制冷劑在其中分別膨脹的效果

4.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

二、技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜2.5kVA

4.制冷劑：R22

5.制冷量：1.3kW

6.重 量：100kg

7.外形尺寸：120cm×60cm×142cm

三、基本配置及功能

1.控制屏

采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。、可直觀的演示一些物理概念，比如：潛熱、過熱、飽和溫度、壓力與溫度變化關系、液體在零度以下沸騰，以加強學生對這些概念的理解。

2.交流控制單元

單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA

3.制冷系統

1匹開啟式壓縮機、風冷式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器

（1）電流表2只（精度0.5級）

（2）數顯溫度表4只（精度0.5級）

采用PT100鉑電阻作傳感器，測量范圍-50～150℃。通過琴鍵進行切換，共測4組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、

真空壓力表2只（精度2.5級）

量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力

4.提供三種不同的膨脹閥（恒溫式、恒壓式、毛細管式

6.控制儀表

高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源

四、實訓項目

1.熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理

2.了解國際標準GB/T5773-2004容積式制冷壓縮機性能使用方法

3.利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量

4.利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量

5.主、輔測制冷量相對誤差的計算與分析

6.制冷機組能效比的計算與分析
