HY-9921A型循環式空調過程實驗裝置

發布時間：2020-09-22 丨 瀏覽次數：

       循環式空調過程實驗裝置是上海華育公司全新研制的空調實訓設備，主要用于大學、職業院校空調制冷專業實驗室現場實訓實設備，設備可對空氣進行加熱，加濕，冷卻和干燥等，可模擬直流空調、回風式空氣調；循環空調空氣調節過程的模擬實驗，空氣品質處理有，表冷器，淋水式兩用。 可增加計算機數據采集、和數據分析處理功能。

一、工作條件：

環境溫度：常溫 電源電壓： 380V 功率：3KW

二、功能：

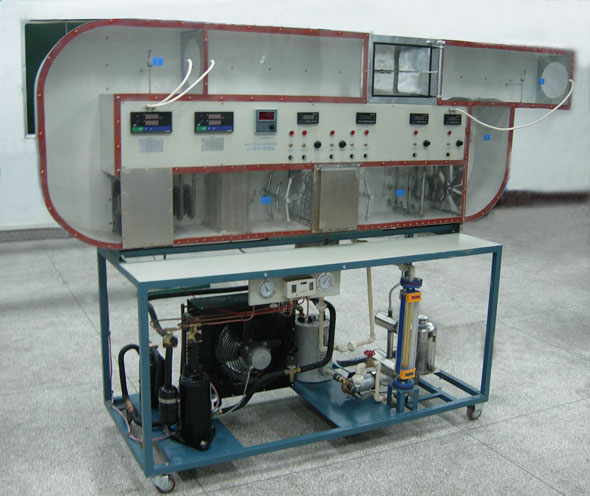

本實驗裝置為《空氣調節》課程實驗教學設備,用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法,進行集中式空調系統不同循環形式的空氣調節實驗。還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的結構如圖所示。由空氣循環系統、蒸氣加濕器、一次加熱器、二次加熱器、冷卻器及其冷水機組和相應的測試儀表等組成。可以實現對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。利用風雪閥門的調節,可以實現直流式、封閉式(再循環式)和一次回風式、三種不同的循環形式和空氣處理過程。在實驗中,還可以對空氣的溫度、濕度、流量進行測量;并能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡的分析。本裝置采用電子式數字顯示儀直接檢測點數據組成的測試系統。

三、主要技術參數：

外形尺寸 200×80×170（cm）

制冷量 950Kcal/n

制冷劑 R12 2公斤

制熱量 3KW

蒸發器面積 15平方米

換熱器 15平方米

蒸發器水箱 65×40×45cm3

風機 2000m3/n

流量計 40-400升/n
