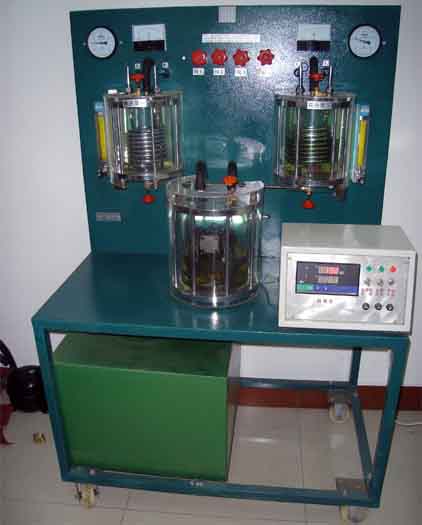

HYSRB-1 水熱泵循環裝置

發布時間：2020-09-22 丨瀏覽次數：

一.概述：

1、水熱泵循環裝置（熱泵制冷循環演示裝置）適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統由壓縮機、蒸發器、冷凝器組成，蒸發器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。

2、水熱泵循環裝置由一套水冷式機組、一套冷水系統組成，通過實驗，可撐水熱泵系統的工作方式、組成特性和系統工況。

二.主要配置：

實驗裝置由制冷系統、溫度測試、流量測量以及控制系統等組成。；可以測定吸氣壓力、排氣壓力、壓力、吸氣溫度、排氣溫度、入口溫度、室內環境溫度

1.控制屏采用不銹鋼結構底架，面板為雙層彩色噴塑結構，造型新穎，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板；底部裝有四個帶剎車的萬向輪，便于移動和固定。

2.交流控制單元單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA

3.制冷系統 125W壓縮機、風冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和石英玻璃冷水蒸發器；制冷劑：600A，循環水量：流量1噸，揚程9米，流量計：4-90L/h；

4.水箱：49×35×30cm；

5.外形尺寸：1000×700×1500mm 工作電壓：220V 功率：500W

6. 水冷冷凝器、系統為風冷式冷凝器，與工業制冷冷凝器一致，

7. 水冷蒸發器、可觀察制冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。

四.實訓功能：

1、進行制冷循環過程演示，可觀察制冷工質的蒸發、

2、可演示制冷系統的常見故障

3、可演示水系統的循環原理

4、手動膨脹閥的使用

5、演示水冷冷機組的工作工況

6、可演示水冷熱泵過程
