過程控制綜合實驗裝置

發布時間：2020-12-17 丨 瀏覽次數：

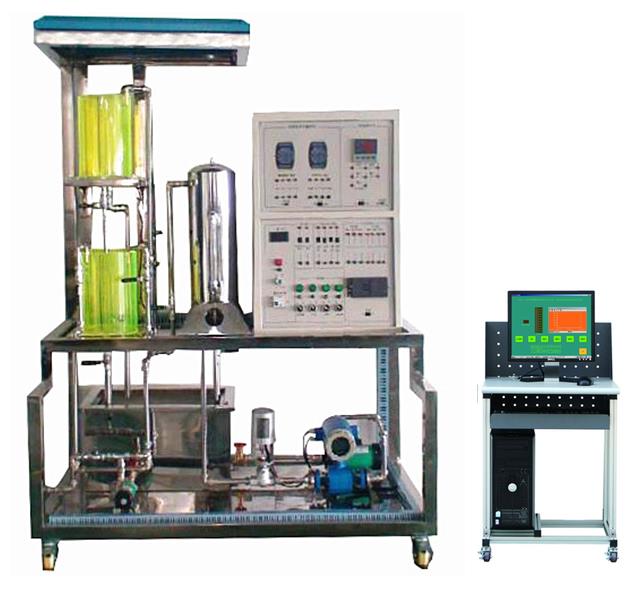

HYGCK-1G型   過程控制綜合實驗裝置

一、系統總體概述

       過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。

1、功能：

(1)、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；

(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。

2、技術力量：

      擁有過程控制實驗裝置的自主開發能力。在PCS系列產品的基礎上，結合控制領域的新理論、新方法，公司將源源不斷研制和創新實驗設備，開發各種先進控制算法，以適應高校教學實驗改革，滿足現代化教育發展的需要，促進向更高層次發展。

公司倡導誠信服務，竭力做好客戶服務和技術支持工作。通過直觀真實的實驗，使學生全面系統地了解過程控制系統的特性，學習掌握控制系統的設計與實現方法。

二、產品結構與特點：

1、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控制，儀表控制,模擬PID控制,單片機和計算機控制組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。

2、二水箱配置；雙路供水系統。

3、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。

4、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。

5、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。

6、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。

7、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

8、鍋爐加熱程控保護系統：

A、加熱電路加有保險管進行過載保護，并具有防干燒保護功能；

B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。

9、人生安全及設備的保護措施：

A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。

B、各控制電路加有保險管，有效保護器件因過載造成損壞。

10、電源啟停控制方式；采用啟停按鈕控制接觸器來控制電源的啟停。

11、漏電保護裝置及安全性和安全承諾：

A、各種電源及各種儀表具有可靠的保護功能

B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。

C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。

三、系統技術參數:

1.工作電源：三相四線 380V±5% 50Hz；

2. 整機容量：<5KVA

3.控制信號：電壓0～5V；電流4～20MA;

4.外形尺寸：1720mm×730mm×1600mm

5.上位計算機組態軟件，應用MCGS（Monitor and Control Generated  System）全中文工控組態軟件進行開發的實驗系統。運行環境要求，參見MCGS用戶指南。可以組成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。

6.可以同時對三個參數進行采集，比如，一組測流量，一組測溫度，一組測壓力；

7.重量：實驗臺+實驗架，約重250Kg

五、系統能完成的實驗項目

     （一）特性實驗

1、水箱單容特性實驗

2、水箱雙容特性實驗

3、上下水箱雙容特性實驗

4、電動閥流量特性實驗

5、變頻器流量特性實驗

6、溫度特性實驗

7、鍋爐內膽水溫測試

    （二）單回路控制實驗

1、單容液位定制控制實驗

2、變頻器支路單容液位控制實驗

3、上下水箱雙容液位定制控制實驗

4、鍋爐內膽壓力定值控制實驗

5、電動調節閥支路單閉環流量控制實驗

6、變頻器支路單閉環流量控制實驗

7、鍋爐內膽溫度控制實驗

    （三）串級控制實驗

1、水箱液位串級控制實驗

2、鍋爐內膽水溫與循環水流量串級控制實驗

3、水箱液位與進水口流量串級控制實驗

    （四）變頻恒壓實驗

1、變頻恒壓供水實驗

    （五）MCGS控制實驗

1、MCGS實時數據庫組態實驗

2、MCGS圖形動畫、報表、曲線、報警組態實驗

3、MCGS設備通訊組態實驗

4、MCGS腳本程序應用實驗
