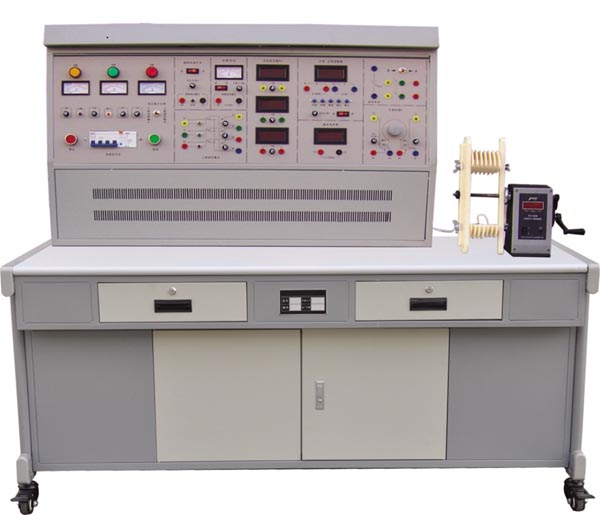

HYDJ-41型  電機裝配技能實訓裝置

      本裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《國家職業資格培訓教程—常用電機裝配工》（初級）為指導依據，為了推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。該實訓裝置內容包括電機的加工與裝配、檢測工作等方面的技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站（所）進行技能實訓與技能鑒定的考核裝置。

一、裝置特點

1、實訓裝置采用模塊化的方式，進行技能訓練

2、該實訓裝置配備相應的電機裝配工具及儀器

3、控制屏采用實訓臺結構，將測量儀器固定于控制屏上

4、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備

5、具有漏電壓、漏電流保護裝置、儀器超量稱保護裝置，安全符合國家標準

二、技術性能

1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：環境溫度范圍為-10～＋40℃  相對溫度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重    量：100kg

5、外形尺寸：1300mm×750mm×1250mm

三、裝置配備

1、電源控制屏

   控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板

2、實訓桌

   實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。

3、主控功能板

（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。

（2）控制屏面板上設有指針式交流電壓表三只，用于監測三相輸入電源每兩相之間的線電壓。

（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。

（4）三相電源輸出，具有過載保護及三相輸出指示。

（5）直流電源部分：0～30V/2A可調直流穩壓電源，繼電器自動換檔，多圈電位器連續調節，具有軟載止自動短路保護功能。

（6）提供直流數字電壓表一只：測量范圍0～600V。

（7）直流數字毫安表一只：測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

（8）螺口燈座一只

4、儀器儀表

（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻

（2）890B+數字萬用表，三位半顯示

（3）鉗形電流表一只

5、電機及拆裝工具等

（1）拆、裝等金工工具一套：拉馬、活動扳手、橡皮錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、尖嘴鉗、刮刀、塞尺、銼刀、烙鐵等。

（2）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便

（3）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等

（4）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。

（5）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速2000r/min。

6、實驗導線及配件

   采用高可靠護套結構手搶插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

四、實訓項目

（一）三相異步電動機裝配實訓

1．三相交流鼠籠異步電動機的拆裝

2．三相鼠籠式異步電動機定子繞線、嵌線

3．定子繞組斷頭及相間絕緣、綁扎處理

4．電機繞組接地、短路、斷路故障的檢測

5．電機內部個別線圈或極相組嵌反或接錯的檢查

6．三相繞組他頭尾接反的檢測

7．繞組嵌線后的耐壓測試

8．絕緣浸漆處理

9．電機軸承裝配及清洗

10．定、轉子氣隙配合的檢測

11．總裝后三相繞組對地耐壓測試

12．三相電機空載測試

（二）直流電動機裝配實訓

1．換向器的裝配

2．換向器片間及換向器對地耐壓測試

3．直流電機電樞波形繞組嵌線

4．電樞繞組嵌裝后耐壓測試

5．絕緣浸漆處理

6．轉子靜平衡測試

7．勵磁繞組接線后的檢測

8．電刷裝置裝配

9．定、轉子配合氣隙的檢測及總裝后繞組對地的耐壓測試

五、用戶自配儀器設備

1．交流耐電壓測試儀

2．烘箱、浸漆槽
