透明液壓傳動實訓裝置??
發布時間：2020-12-18 丨 瀏覽次數：

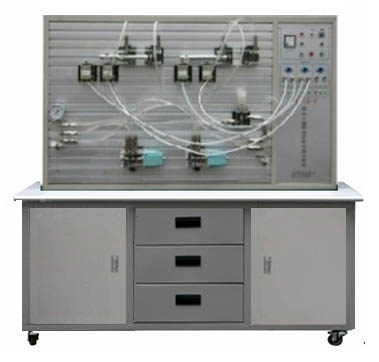

HYY-18 透明液壓傳動實訓裝置
一、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、繼電器輸出控制方式
4、液壓實訓泵站電機功率：250W 調速范圍0－1500r/min，演示實驗油路液流壓力0.3-0.8Mpa (油泵壓力：ax＝1.5Mpa)
5.液壓泵安裝在液壓臺內部。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵壓力：Pmax=1.6Mpa）
7、電磁換向閥：干式DC24V.吸力30N
8、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點
1、液壓控制實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用銅質快換封閉式接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、實驗控制單元采用獨立的繼電器控制單元進行電氣控制。
5、液壓仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習以及回路的設計、測試和模擬的控制。該軟件強大的仿真功能可以實時顯示與軟件連接的實際控制回路的動作。
三、透明液壓基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控單向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、差動控制回路

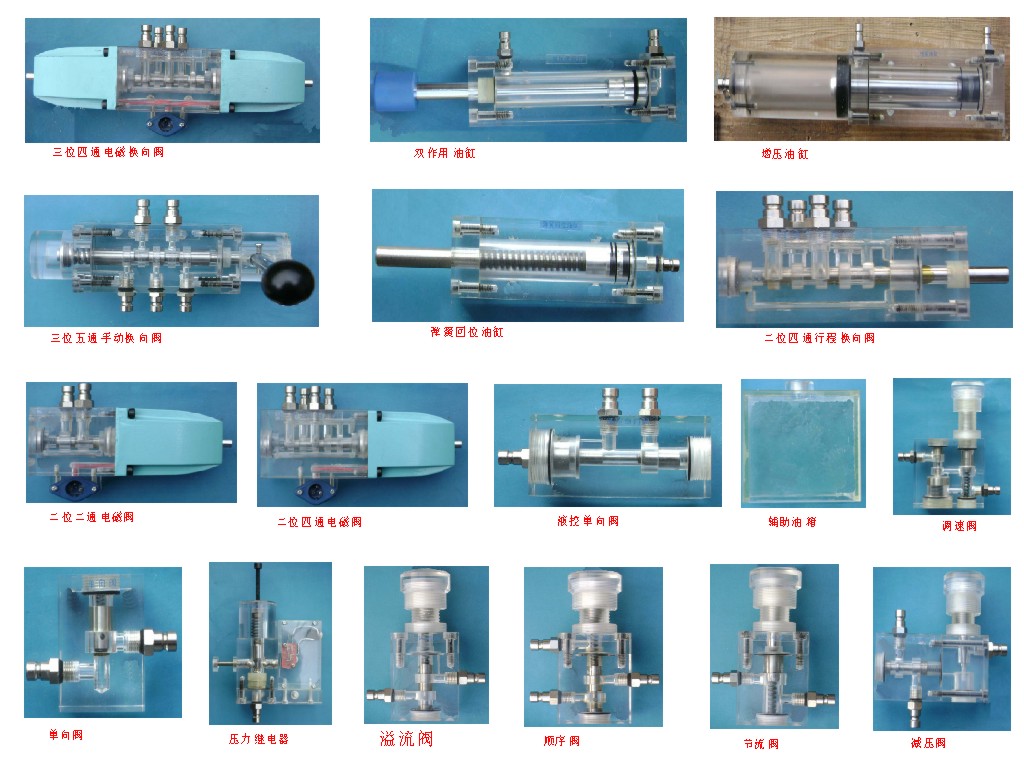

四、透明液壓PLC控制實訓裝置清單
序號 | 分 類 | 元 件 名 稱 | 數 量 |
1 | 實訓裝置 | 實訓柜 | 1 |
實訓臺 | 1 |
2 | 泵站實驗臺內 | 拖動直流電機 | 1 |
專用直流電源及調速控制電路 | 1 |
磁性開磁 | 1 |
油箱 | 1 |
齒輪油泵 | 1 |
3 | 組合透明元件 | 雙作用油缸（帶行程撞塊）(含封閉自鎖快速接頭) | 2 |
彈簧回位油缸(含封閉自鎖快速接頭) | 1 |
增壓油缸(含封閉自鎖快速接頭) | 1 |
輔助油箱(含封閉自鎖快速接頭) | 1 |
單向閥(含封閉自鎖快速接頭) | 2 |
液控單向閥(含封閉自鎖快速接頭) | 2 |
溢流閥（直動式）(含封閉自鎖快速接頭) | 2 |
節流閥（直動式）(含封閉自鎖快速接頭) | 1 |
調速閥(含封閉自鎖快速接頭) | 2 |
順序閥(含封閉自鎖快速接頭) | 2 |
減壓閥(含封閉自鎖快速接頭) | 1 |
二位二通電磁換向閥(含封閉自鎖快速接頭) | 1 |
二位 三通電磁換向閥(含封閉自鎖快速接頭) | 1 |
二位四通電磁換向閥(含封閉自鎖快速接頭) | 2 |
“O”型三位四通電磁換向閥(含封閉自鎖快速接頭) | 1 |
“H”型三位四通電磁換向閥(含封閉自鎖快速接頭) | 1 |
“M”型三位四通電磁換向閥(含封閉自鎖快速接頭) | 1 |
二位四通行程換向閥(含封閉自鎖快速接頭) | 1 |
三位五通手動換向閥(含封閉自鎖快速接頭) | 1 |
壓力繼電器(含封閉自鎖快速接頭) | 1 |
壓力表(含封閉自鎖快速接頭) | 2 |
行程開關 | 4 |
四通(含封閉自鎖快速接頭) | 4 |
三通(含封閉自鎖快速接頭) | 5 |
4 | 附 件 | 毛巾 | 2條 |
油盤 | 1個 |
透明液壓皮管 φ8 | 1盤 |
專用液壓油 | 5公斤 |
5 | 電器配件 | 電磁閥通用連接線 | 3條 |
壓力繼電器插頭線 | 1條 |
6 | 工具盒 | 螺絲刀6×100（一字、十字） | 各1把 |
剪刀 | 1把 |
活動板手 | 1把 |
尖嘴鉗 | 1把 |
內六角扳手M5 | 1把 |
內六角扳手M6 | 1把 |
內卡簧鉗 | 1把 |
外卡簧鉗 | 1把 |
快速接頭鏈接線(含封閉自鎖快速接頭) | 30條 |
快速油接頭 | 5只 |
7 | 資料 | 透明液壓實訓說明書 液壓仿真軟件 | 1冊 |
