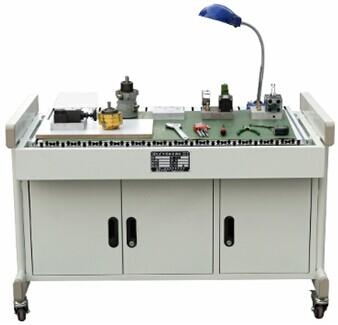

 HYY-18C  液壓元件拆裝實訓臺

一、概述

      液壓元件是液壓系統的重要組成部分，本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。

二、技術參數

1、交流電源：單相AC 2200 V±10% 50Hz；

2、溫度：-10～50℃；

3、外形尺寸：約長×寬×高=1230mm×700mm×820mm；

4、整機功耗：≤1.0 kVA；

5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

三、配置及技術性能

1．動力元件

低壓齒輪泵（CB-B4）、葉片泵(YB-10B)、高壓柱塞泵(4MCY-1)

2．控制元件

直動式溢流閥(P-B10)、先導式溢流閥(Y-10B)、高壓溢流閥（DB-10）、減 壓閥（J-10B）、節流閥（L-10B）單向閥(I-10B)、換向閥(34E-10B)、高壓 換向閥(3WE6A)等。

3．執行元件：單出桿雙作用液壓缸

4．其它要求：主體采用金屬框架制作，表面為雙層亞光密文噴塑工藝處理。設有抽屜、日光燈一個、交流電源插座。為減少拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電橡皮墊。

5．拆裝工具：內六角扳手一套、游標卡尺0~250、0~25外徑千分尺、300鋼板尺一跟、開口板子二把、螺絲刀一把、200臺虎鉗一臺等、小元器件盒一個、清洗盆兩個等。

四、實訓項目

1.液壓缸拆裝實訓

2.液壓泵拆裝實訓

3.方向控制閥拆裝實訓

4.壓力控制閥拆裝實訓

5.流量閥控制拆裝實訓

五、設備配置清單
