網絡化智能型維修電工電氣控制技能實訓智能考核裝置

發布時間：2020-12-19 丨 瀏覽次數：

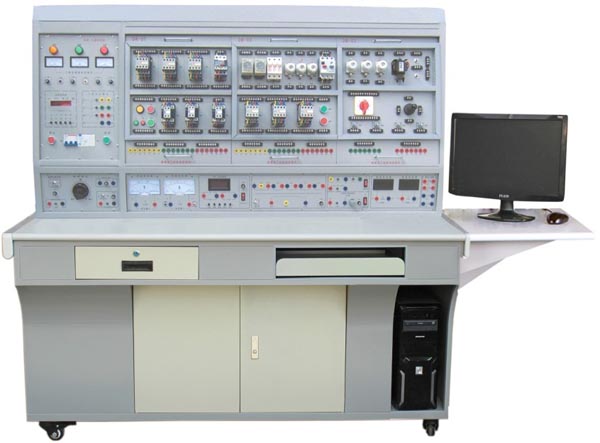

HYW-82B  網絡化智能型維修電工電氣控制技能實訓智能考核裝置

一、功能

1.總體結構

實訓臺要求由實訓屏（內置電源）、實訓桌、實訓儲物柜三部分組成。以鈑金噴塑為主要框架材料；實訓屏下部為電源箱主控部分，主要用于實訓臺電源顯示與控制，底部與左側是電源箱的輸出部分，輸出外用電源為實訓所用，電源箱的布局依次為電源保護裝置、電源指示、控制裝置、整流橋、電源輸出；實訓屏上部和下部設有凹槽組合成維修電工通用掛板固定結構；改變實訓內容需要移動掛板時，可方便地在槽中滑動，以便更好地配合實訓；實訓桌桌面應采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子上部左邊設有一個抽屜，右邊設有鍵盤托架；下部左邊設有雙開門存儲柜用于存儲實驗模塊，右邊為電腦主機放置柜。

設備應以鈑金噴塑為主，至少擁有電源保護、控制、輸出類型、實驗管理、監控等功能，基本框架要求堅固美觀大方，可根據教學和實訓要求懸掛不同的掛板，能夠完成較廣較多的教學內容和實訓項目。

二、實訓項目

1.電動機點動與連續轉動電路連接實訓；

2.按鈕聯鎖的電動機正、反轉電路連接實訓；

3.接觸器聯鎖的電動機正、反轉電路連接實訓；

4.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；

5.電動機定子繞組串聯電阻啟動控制電路連接實訓；

6.按鈕切換的Y－△啟動控制電路的連接實訓；

7.時間繼電器切換的Y－△啟動控制電路的連接實訓；

8.電動機反接制動控制電路連接實訓；

9.電動機往返行程控制電路連接實訓；

10.電動機順序啟動控制電路連接實訓；

11.電動機定時運轉控制電路連接實訓；

12.按鈕切換的雙速電動機控制電路連接實訓；

13.時間繼電器切換的雙速電動機控制電路連接實訓；

14.簡單生產機械電氣控制電路連接實訓；

15.交流電動機的調速實訓；

16.車床電氣控制電路單元常見故障的檢查與排除（16個故障點）：

17.T68鏜床電氣控制電路單元常見故障檢查與排除，（ 16個故障現象）：

18.X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象）：

19.電動葫蘆電氣控制電路單元常見故障的檢查與排除（16個故障現象）：

20.面板功能參數設置和操作實訓；

21.變頻器對電機點動控制、啟?？刂?；

22.電機轉速多段控制；

23.PLC與變頻器的綜合控制實訓；

24.基于模擬量控制的電機開環調速；

25.基于面板操作的電機開環調速；

26.變頻器的保護和報警功能實訓；

1.車床電氣控制電路故障現象：

1)全部電機均缺一相，所有控制回路失效；

2)主軸電機缺一相；

3)主軸電機缺一相；

4)M2、M3電機缺一相，控制回路失效；

5)冷卻泵電機缺一相；

6)冷卻泵電機缺一相；

7)刀架快速移動電機缺一相；

8)刀架快速移動電機缺一相；

9)除照明燈外，其它控制均失效；

10)控制回路失效；

11)指示燈亮，其它控制均失效；

12)主軸電機不能起動；

13)除刀架快移動控制外其它控制失效；

14)刀架快移電機不啟動，刀架快移動失效；

15)機床控制均失效；

16)主軸電機啟動，冷卻泵控制失效，QS2不起作用。

2.銑床電氣控制電路故障現象：

1)主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；

2)主軸電機無論正反轉均缺一相；

3)進給電機反轉缺一相；

4)快速進給電磁鐵不能動作；

5)照明及控制變壓器沒電，照明燈不亮，控制回路失效；

6)控制變壓器沒電，控制回路失效；

7)照明燈不亮；

8)控制回路失效；

9)控制回路失效；

10)主軸制動失效；

11)主軸不能啟動；

12)主軸不能啟動；

13)工作臺進給控制失效；

14)工作臺向下、向右、向前進給控制失效；

15)工作臺向后、向上、向左進給控制失效；

16)兩處快速進給全部失效。

3.T68鏜床電氣控制電路故障現象：

1)所有電機缺相，控制回路失效；

2)主軸電機及工作臺進給電機，無論正反轉均缺相，控制回路正常；

3)主軸正轉缺一相；

4)主軸正、反轉均缺一相；

5)主軸電機低速運轉制動電磁鐵YB不能動作；

6)進給電機快速移動正轉時缺一相；

7)進給電機無論正反轉均缺一相；

8)控制變壓器缺一相，控制回路及照明回路均沒電；

9)主軸電機正轉點動與啟動均失效；

10)控制回路全部失效；

11)主軸電機反轉點動與啟動均失效；

12)主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；

13)主軸電機的低速不能啟動，高速時，無低速的過渡；

14)主軸電機的高速運行失效；

15)快速移動電動機，無論正反轉均失效；

16)快速移動電動機正轉不能啟動。

4.電動葫蘆電氣控制電路故障現象：

1)吊鉤電機和移動電機均缺一相；

2)吊鉤電機和移動電機均缺一相，顯示及控制回路均失效；

3)吊鉤上升時，制動電磁鐵失效；吊鉤下降時，吊鉤電機缺一相；

4)移動電機缺一相；

5)移動電機后移時缺一相；

6)顯示及控制回路失效；

7)指示燈不亮，控制回路失效；

8)按下SB1，KM1線圈不吸合；

9)按下SB1，KM1線圈不吸合；

10)吊鉤下降及前后移動控制失效；

11)按下SB2，KM2線圈不吸合；

12)前后移動控制失效；

13)按下SB3，KM3線圈不吸合；

14)按下SB3，KM3線圈不吸合；

三、技術指標：

1.外型：整體尺寸 1900mm×700mm×1790mm；

2.實訓臺架的材料：鈑金結構；

3.電源、儀器控制屏

    控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1）主控功能板

 (1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

 (2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

 (3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。

2）交、直流電源

 (1) 勵磁電源：直流220V/0.5A，具有短路保護。

 (2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

 (3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

 (4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3）交、直流儀表

 (1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

 (2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

 (3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。

 (4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

 (5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

4）整流二極管：IN5408四只

3、實驗桌

    實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子上部左邊設有一個抽屜，右邊設有鍵盤托架；下部左邊設有雙開門存儲柜用于存儲實驗模塊，右邊為電腦主機放置柜。
