電工實驗臺

發布時間：2020-12-21 丨 瀏覽次數：

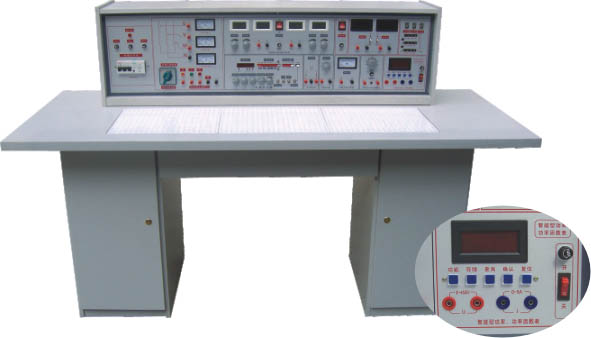

HY-3000型  電工實驗臺

一、本產品的特點:

      電工實驗臺具有完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路插板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路；元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、適用范圍:

適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路，電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、本系列設備實驗臺和實驗操作桌結構和功能相同:

1、實驗臺構成與性能:

 1.1.電源及參數

 1.1.1輸入電源:三相四線電源，輸入時指示燈亮（WBK－528模電、數電實驗室成套設備為單相三線輸入）

 1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

   A組:低壓交流電壓3－24V分七檔可調，大輸出電流1.5A，電流表指示。

   B組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

   C組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。

E組:單相交流市電輸出，供用戶自備設備使用。

 1.2函數信號發生器:

  1.2.1波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波.

  1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。

  1.2.3正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%

  1.2.4方波響應:前沿/后沿≤100nS（開路）

  1.2.5大輸出幅度(開路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p

  1.2.6直流偏置(開路)：±l0V

  1.2.7輸出阻抗Z：Z0=50Ω±5Ω

  1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。

  1.2.9壓控振蕩(VCF):加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。

  1.2.10輸出衰減:20dB　40dB　60dB

 1.3頻率計數器:

  1.3.1測頻范圍:lHz～l00MHz ,六位數顯。

  1.3.2閘門時間:0.01S、0.1S、1S、10S

  1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。

 1.4單次脈沖:每次可輸出一對正負脈沖。

 1.5音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。

 1.6七段譯碼器(WBK-2000電工實驗室成套設備無此功能)：3組七段譯碼器及對應譯碼顯示數碼管。

 1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA

 1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。

1.9直流電機Ia、If指示。

1.10直流電機Ra、Rf調速環節。

1.11直流電機電源：0-220V直流電源輸出

三、構成與配備(以二十四座為例)

1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌面(如出需要在桌上放置電動機、焊接等)實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。

  2、示教控制臺:由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。

  3、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。

  4、器材配備:

    13臺0.18KW三相電動機，26只時間繼電器，26只熱繼電器，13只電流測試插座，65只交流接觸器，13MF47型萬用表，26只1.5級直流電表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等元件單元盒(元件已裝在單元盒內)，25張塑料凳。

  5、用戶自備器材:示波器(型號不限)，滑線變阻器。

四、電工實驗項目

1．電工測量儀表的使用　　

2．常用元件的識別與檢測　　　　　

3．線性元件與非線性元件的伏安特性

4．電源的外特性　　　　　　　

5．電位值、電壓值的測定　　　

6．電流表和電壓表的擴程

7．基爾霍夫定律的驗證

8．驗證楞次定律

9．迭加原理與互易定理的驗證

10．戴維南定理與諾頓定理的驗證

11．電壓源與電流源的等效變換

12．受控源特性的研究

13．一階電路實驗

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得大功率的條件   17．交流電路參數的測量

18．正弦交流電略中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星三角接法

23．三相電路及功率的測量

24．R-C選頻網絡研究

25．二端口網絡研究

26．單相變壓器實驗

27．互感電路實驗

28．三相異步電動機的使用與起動

29．三相電動機繼電接觸控制的基本電路

30．三相電動機Y-△起動控制實驗

31．三相電動機的順序控制實驗

32．三相電動機能耗制動控制實驗
