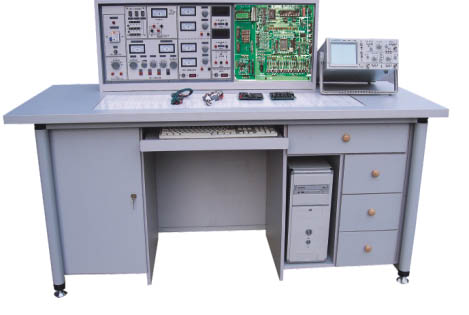

HY-3000I型  模電、數電、EDA實驗開發系統成套設備

     模電、數電、EDA實驗開發系統成套設備可完成數字電子技術、模擬電子技術和EDA實驗，適合大、中專院校電子課程的實驗和畢業設計。

一、技術性能：

1、輸入電壓：交流220V±10%  50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1KVA

4、外形尺寸：1600mm×700mm×1200mm

三、功能與結構：

（一）實驗臺部分:

  1、電源

  1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。

  1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

   A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。

   B組: 二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

   C組:低壓直流穩壓電源，電壓+5V，+14V。

   D組:單相市電輸出，供用戶自備儀器使用。

  2、函數發生器

   2.1 波形:輸出正弦波、三角波、方波。

   2.2 頻率范圍:5Hz-550KHz，有頻率表指示。

  3、七段譯碼器及對應譯碼顯示數碼管。

4、EDA系統硬件結構及配置：

4.1 含有以AT89051為核心的單片機（MPU）最小系統（包括4×4小鍵盤，RAM62256，液晶顯示接口）；

4.2 構成以PLDIMPU雙系統為主要特點的復合型綜合電子實驗平臺，特別適應開設綜合電子設計課程；

4.3 能完成多個歷年全國大學生電子設計競賽試題；

4.4 有16個外I/O接口，適用于擴展實驗。

5、單次脈沖：每撥一次鈕子開關輸出一對正負脈沖。

6、外測交直流二用電流表：精度0.5級，三位半數字式顯示，測量范圍：0－999mA。

7、外測交直流二用電壓表：精度0.5級，三位半數字顯示，測量范圍：0－99V。

（二）學生實驗桌：

一桌二座，桌面中央設置九孔通用電路插板，元件盒在其上接插成數字、模擬實驗電路完成實驗。元件盒盒體透明，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體采用科學的壓卡式結構，維修拆裝方便。實驗桌左右各有一個柜，柜中存放元器件，中部抽屜存放工具、萬用表、導線等。桌面尺寸：160×70cm。

三、器材配備（以24座為例，詳見發貨清單）

12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表890B+、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。

四、用戶自備器材: 雙蹤示波器（型號不限）、毫伏表、滑線變阻器。

五、實驗項目：

 (一)模擬部分

1．二極管的正、反相特性

2．晶體三極管的輸入、輸出特性　

3．晶體管共射極單管放大器　　　

4．兩級阻容耦合放大電路　　　

5．負反饋對放大器性能的影響　　

6．場效應管放大器　　　　　　　

7．差動放大電路　　　　　　　　

8．運算放大器指標測試　　　　　

9．集成運算放大器的基本應用

 (多種模擬運算電路)

10．集成運算放大器非線性應用

（多種波形發生器）

11．變壓器耦合推挽功率放大器

12．0TL功率放大器

13．集成功率放大器

14．單相橋式整流電路

15．串聯型晶體管直流穩壓電源

(設計性實驗)

16．集成直流穩壓電源

17．單結晶體管特性

18．單結晶體管觸發電路

19．晶閘管簡單測試

20．晶閘管可控整流電路

利用上述20項實驗元器件還可完成下面實驗項目

l．電壓負反饋偏置電路　　　　

2．分壓式電流負反饋偏置電路

3．用二極管穩定工作點                             　　　

4．共基極放大電路　

5．共集電極放大電路　

6．共源極基本放大電路

7．場效應管共漏極電路

8．場效應管共柵極電路　

9．單管阻容放大電路

10．變壓器耦合放大電路

11．甲類功率放大電路

12．串聯電流負反饋電路

13．串聯電壓負反饋電路

14．并聯電壓負反饋電路

15．并聯電流負反饋電路

16．共基共射極放大電路

17．自舉射極輸出電路

18．NPN一PNP直接耦合放大電路

19．用負反饋消除自激振蕩

20．晶體管開關作用

21．變壓器反饋式振蕩電路

22．電容三點式振蕩電路

23．電感三點式振蕩電路

24．差動放大電路的基本形式

25．長尾式差動放大電路

26．雙電源長尾式差動放大電路

27．運放用作交流比例放大

28．反相輸入保護措施

29．同相輸入保護措施

30．電源極性錯接的保護

31．RC高通電路

32．利用三極管來保護器件

33．差動輸入運算電路

34．快速積分電路

35．模擬一階微分方程電路

36．模擬二階微分方程電路

37．基本對數運算電路

38．實用微分電路

39．反對數放大基本電路

40．簡單的過零比較電路

41．利用二級管作為上限檢測幅度選擇電路

42．下限幅度選擇電路

43．RC無源網絡的低通濾波電路

44．同相輸入一階低通濾波電路

45．反相輸入一階低通濾波電路

46．簡單的二階RC濾波電路

47．典型二階RC有源低通濾波電路

48．典型二階高通有源濾波電路

49．基本帶通濾波電路

50．典型帶通濾波電路

51．矩型波振蕩電路

52．寬度可調的矩形波發生器

53．幅頻可調的鋸齒波發生器

54．單相半波整流電路

55．單相全波整流電路

56．電容濾波電路

57．電容濾波帶電阻負載

58．RC濾波電路

59．基本LC濾波電路

60．二倍壓整流電路

61．三倍壓整流電路

62．基本穩壓電路

63．基本調整管穩壓電路6

64．具有放大環節的穩壓電路

65．單相半波可控硅整流

66．電子調壓電路

67．電子催眠器一一趣味性實驗一

68．電子門鈴電路一一趣味性實驗二

69．電子報警電路一一趣味性實驗三

   (二)數字部分

l．TTL集成邏輯門的參數測試

2．CM0S邏輯門的參數測試

3．TTL集成電極開路門與三態輸出門的應用

4．與、非、或、與非門電路實驗

5．半加器電路實驗

6．全加器電路實驗

7．RS觸發器實驗

8．D觸發器實驗

9．JK觸發器實驗

10．T觸發器實驗

11．JK型觸發器轉換成D觸發器

12．D型觸發器轉換成JK觸發器

13．計數器實驗

14．MSI移位寄存器及其應用

15．譯碼器及其變換方式

16．MSI數據選擇器及邏輯設計

17．微分型單穩態電路

18．環形多諧振蕩器

19．利用門電路構成編碼器分配器、選擇器

20．組合電路的設計之一一一編碼轉換

21．組合電路的設計之二一一顯示電路

22．同步時序電路的設計

23．計算機時序電路的設計

24．集成定時器測試及應用

25．CM0S集成A/D、D/A轉換電路實驗

26．二極管非門、或非門電路

27．三極管非門、與非門、或非門電路

28．異步十進制減法計數器

29．異步十進制加法計數器

30．綜合能力培訓實驗一一電子秒表

（三）EDA實驗項目（49個實驗）

（1）基本實驗：　

1、七人表決器　

2、格管碼變換器　

3、四位加法器　

4、BCD碼加法器　

5、四位并行乘法器　

6、四位并行乘法器　

7、觸發器　

8、用ABEL語言設計74LS160功能模塊計數器　

9、多模加減計數器　

10、可控脈沖發生器　

11、簡易數碼鎖　

12、英語字母顯示電路　

13、八位乘法器　

14、序列檢測器　

15、可變模16位加法計數器　

16、正負脈寬數控調制發生器

17、秒表　

18、鍵盤掃描實驗

（2）數字系統設計：

1、數字鐘　

2、頻率計　

3、交通燈　

4、乒乓球游戲機　

5、數字鎖

6、自動電梯　

7、出租車計費器　

8、搶答器　

9、彩燈控制器；

（3）綜合電子設計：

1、彩條信號發生器（VGA）　

2、RS232通信　

3、點陣顯示　

4、樂曲演奏電路　

5、FSK發生器（D/A）　

6、數字電壓表（A/D）；

7、DDS實驗

（4）綜合電子實驗（PLD+單片機綜合系統）

1、多功能頻率計 　

2、DDS信號源

（5）擴展實驗

1、用液晶顯示多功能頻率計

2、點陣漢字顯示

3、可編程模塊器件（PAC）實驗
