建筑電氣安裝與調試實訓考核裝置

發布時間：2020-12-25 丨 瀏覽次數：

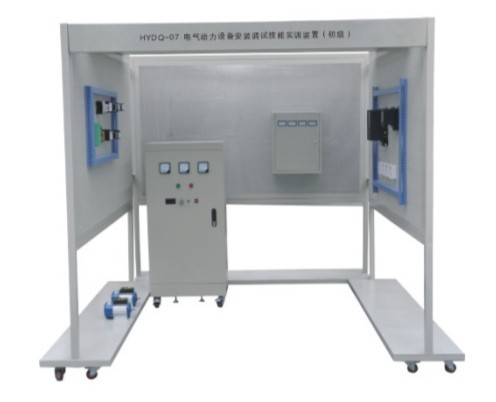

HYDQ-06  建筑電氣安裝與調試實訓考核裝置

一、電氣安裝與調試實訓考核裝置要求采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重氣派。裝置設計高度以人站在一級人字梯即可方便操作的高度，即安全又能使使用者剛收到施工現場環境，橫向，縱向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。做隱蔽工程施工時，鋼制專用型材是仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出udaoxian穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。

可進行電工安裝，如橋架安裝，PVC管安裝，吊燈，白熾燈座，日光燈，開關，插座，控制箱，配電箱等，包含有交流異步電動機，直流電動機，步進電機，伺服電機，溫度控制器，電偶，PLC，變頻器觸摸屏等控制與受控對象。每個操作組配套一個移動式工具車和元件柜，便于對原件的保管和安裝施工，從根本上解決了學校在普通墻面上進行安裝培訓的使用不方便，實訓范圍窄的問題。

設備應具有組裝靈和方便的特點，可以根據學校的實際教學條件組成：2人組，3人組，4人組……，單面，雙面等不同的方式，長度組合基于2個0.8米的基本組合單元，輔助配有0.2米，0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地。

二.配置參數：

2人實訓組（單面）長*寬*高=2006mm*1003mm*2410mm

1.配電箱部分：

包括三項四線有功電度表，單相有功電度表，閘刀開關，電流互感器，漏電型空氣開關，空氣開關，漏電型空氣開關，空氣開關，電流表，電壓表，電壓轉換開關，安裝導軌等，均安裝在配電箱內。

三．實訓項目要求

1.電度表的接線實訓

2.配電箱的安裝實訓

3.控制箱的安裝實訓

4.日光燈的安裝實訓

5.白熾燈的安裝實訓

6.吸頂燈的安裝實訓

7.節能燈的安裝時訊

8.配電箱的電能分配接線實訓

9.控制電路的接線與調試實訓

10.PLC控制電路的接線與調試實訓

11.PLC的基本指令編程（含部分特殊指令的應用）實訓

12.變頻器的基本參數設置實訓

13.變頻器的多速段控制實訓

14.觸摸屏的基本界面設置與應用實訓

15.步進電機及驅動器的接線與參數設置實訓

16.伺服電機及驅動器的接線與參數設置實訓

17.熱電偶與溫控裝置的接線與參數設置實訓

18.多種傳感器的接線與調試實訓

19.模擬量模塊的使用實訓

20.常用電工工具的使用

21.直流電機的控制與調速實訓

22.PVC管得處理與布置實訓

23.PVC管得穿線實訓

24.開關與插座的安裝實訓

25.分線盒的安裝實訓

26.線路分配的基本設計

27.施工規范的學習與訓練

28.安全施工要求學習與訓練

29.兩地控制一盞燈實訓

30.線槽布線施工訓練

31.隱蔽工程施工訓練

32.高壓鈉燈的接線實訓

技術指標：

1. 工作電源：三相五線 供電 AC380V/220V +/-7.5% 50HZ

2. 工作環境：用絕緣地板（或使用絕緣地毯）

3. 實訓裝置網孔板尺寸：長*寬=798*768mm

4. 實訓裝置外形尺寸：見配置清單

5. 實訓裝置材料：鋼板。鋼板厚度≥1.5mm

6. 實訓裝置電源：提供帶有開關，電壓指示及短路保護，采安全型插線插座的三相電源輸出和航空插頭提供電源。

7. 消耗功率：≤2KW

安全保護措施：具有接地保護，過流過載，漏電保護功能，符合相關的國家標準
