智能高壓配電實驗系統
發布時間：2020-12-25 丨 瀏覽次數：

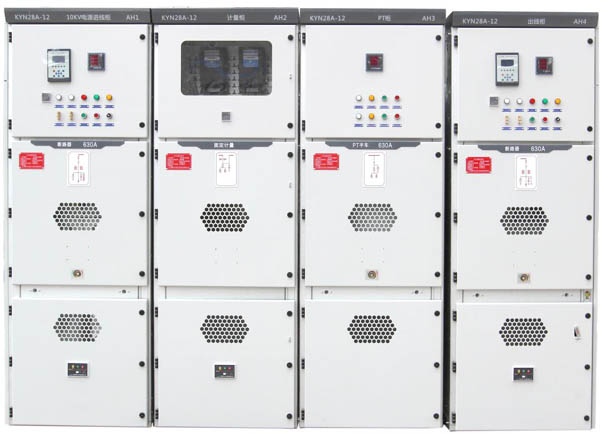

HY-GPD2A 智能高壓配電實驗系統
一、主要技術參數
1）額定絕緣電壓：直流660V
2) 額定工作電壓：交流380V
3）輔助電路額定工作電壓：交流380V、220V
4）母線額定電流：600A
5）分支母線額定電流：60A；
6）柜體尺寸：柜高：2300mm，柜寬：800mm，柜深：1510mm
二、結構特征
1) 柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
2）柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
3) 柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
4 )機械聯鎖：KYN28柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。
一、設備的功能特點和配置
本系統包含以下項目：
高壓計量柜、高壓進線柜、高壓出線柜、高壓電機柜安全防護材料與工具、安全標志
配置清單
序號 | 設備名稱 | 數量 | 功能 | 主要性能及技術指標 |
1 | 高壓進線柜 | 1套 | 1、真空斷路器 2、中置小車式 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、具有五防、四遙功能 8、高壓電壓互感器（模擬） 9、高壓電流互感器 | 1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器JDZ-10 3、真空斷路器：VS1-12/630A/25KA戶內高壓真空斷路器 4、溫濕度控制器：N2K-(TH) AC220V 5、帶電顯示器：DSN-10/Q 6、微機保護器：SN100系列 7、多功能電能表：194E帶通訊接口 10、避雷器：HY5WS-17/50 |
2 | 高壓計量柜 | 1套 | 1、可以進行各相電壓轉換操作 2、有三相電流、電壓指示儀表 3、設備帶有前后有隔離保護鋼板 4、開有必要的觀察窗 5、進線方式：上下均可進出 6、高壓電壓互感器（模擬） 7、高壓電流互感器 8、有功功率測量 9、有功電能測量 10、其他電量測量 11、具有五防、四遙功能 | 1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器 3、三相有功表：DS862 4、三相無功表：DXS196 5、溫濕度控制器：N2K-(TH) AC220V 6、帶電顯示器：DSN-10/Q 7、電磁鎖：DSN-BM/Z AC220V 8、多功能電能表：194E帶通訊接口 9、加熱器：JRD2-50W AC220V |
3 | 高壓出線柜 | 1套 | 1、真空斷路器 2、中置小車式 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、具有五防、四遙功能 8、高壓電壓互感器（模擬） 9、高壓電流互感器 | 1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器 3、真空斷路器：VS1-12/630A/25KA戶內高壓真空斷路器 4、溫濕度控制器：N2K-(TH) AC220V 5、帶電顯示器：DSN-10/Q 6、避雷器： 17/50 7、多功能電能表：194E帶通訊接口 8、微機保護器：SN100系列 |
4 | 高壓PT柜 | 1套 | 1、帶有有電壓互感器的PT車 2、中置小車式 3、有三相電流、電壓指示儀表 4、設備帶有前后有隔離保護鋼板 5、具有五防、四遙功能 6、高壓電壓互感器（模擬） | 1、PT車 2、電壓互感器：JDZ-380/380/100/220V 3、電壓表（指針式）：42L6-V/12/0.1 4、溫濕度控制器：N2K-(TH) AC220V 5、加熱器：JRD2-50W AC220V 6、多功能電能表：194E帶通訊接口 |
5 | 安全防護材料與工具 | 1套 | 1、安全防護用品 2、安全防護用品 3、安全防護用品（正常的倒合閘、設備巡視、記錄防護） 4~9、電氣設備維護工具 | 1、絕緣手套2副 2、絕緣靴2副 3、電工常用工具 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、接地線（5M） 8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A) |
全套設備
序號 | 名稱 | 型號 | 單位 | 數量 |
1 | 10kv高壓配電開關柜計量柜 | KYN28 | 套 | 1 |
2 | 10kv高壓配電開關柜進線柜 | KYN28 | 套 | 1 |
3 | 10kv高壓配電開關柜出線柜 | KYN28 | 套 | 1 |
4 | 10kv高壓配電PT柜 | KYN28 | 套 | 1 |
5 | 模擬變壓器 | 380V/380V 10KW | 套 | 1 |
