上海大眾全車電器實訓臺（臥式）

發布時間：2020-12-31 丨 瀏覽次數：

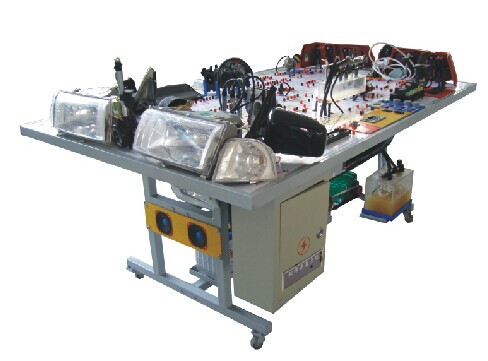

HY-QC502B型   上海大眾全車電器實訓臺（臥式）

【產品簡介】

       本產品以大眾全車電器實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、音響等各系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

【結構組成】

燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、、防盜電腦及點火開關、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等。

【功能特點】

1、可運行全車電器系統，展示全車電器系統的組成結構及原理。

2、操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。

3、面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。

4、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信 號等。

5、安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元等進行ECU編碼、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析及防盜匹配等自診斷功能。

6、臺式結構，底架部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪。

7、故障模擬系統可模擬實際運行工況，設置多種常見故障。

8、外形尺寸：2040mm×1240mm×700mm（長×寬×高）；
