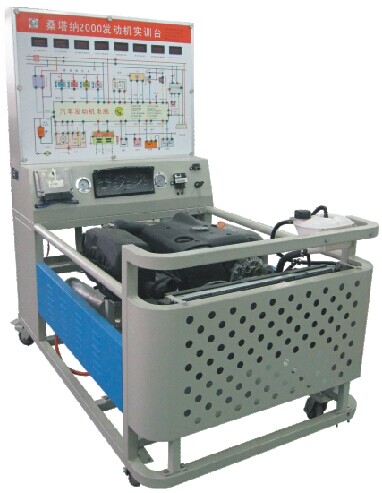

桑塔納2000GSI時代超人發動機實訓臺

發布時間：2021-01-04 丨 瀏覽次數：

 HY-QC203型   上海大眾發動機實訓臺

一、 產品簡介：

       上海大眾發動機實訓臺為針對當前汽車教學設備功能不足的問題，而特定研發制作而成的一款新型發動機測控設備。本設備著重突出機械部分和電控系統兩大部分。設備工藝先進，操作簡單，功能強大，能滿足培訓機構對汽車發動機各種數據的提取，各種機械故障的設立與故障判斷以及故障的排除等實訓需求。同時，對電控系統更是達到全方位的分析、監控、和處理操作。使發動機在運行過程中，能夠把實際運行中的各種故障真實再現。配套針對性的實訓指導材料，能有效改善教師自身在技術方面的不足。使教師的教學水平得到大幅度提升。在授課過程中，通過改變每根線路、每個傳感器、每個執行器的工作狀態，使學員了解到全面的發動機故障現象。從而達到認識熟悉發動機、了解掌握發動機、隨意控制發動機，能獨立操作發動機的各種狀態輸出；并根據發動機各種狀態輸出，排除故障，恢復發動機的正常運行軌跡等五個重要學習過程

二、結構組成：

      設備組成包含發動機總成、設備臺架、斜面式控制臺、檢測面板、寬度為20cm資料工具擺放臺、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、智能考核系統、運行狀態控制系統、線路控制系統，設備控制機構、故障設置系統和發動機相關系統組成。

 發動機系統又包括：進氣系統、排氣系統、點火系統、發動機防盜系統、儀表系統、發動機電控單元、控制系統、冷卻系統、潤滑系統、啟動系統、自診斷、系統壓力表、進氣歧管壓力表、自診斷系統、

配套附件清單有：保險絲、LED指示燈、開關、出廠合格證、保修卡等、設備使用操作及實訓指導資料。

三、實驗功能：

1.設備提供發動機的機械部分實習操作（包含：對正時、抬缸蓋等）

運行狀態控制系統可使發動機運行狀態發生改變。

1)加速不良，(燃油壓力過低，進氣歧管漏氣等)

2)動力不足，（燃油壓力過高、過低；缺缸、斷火等）

3)油耗增加（燃油壓力過高、空濾堵塞、噴油器卡滯等）

4)怠速不穩，喘抖，轉速忽高忽低，（真空度降低、系統壓力、節氣門錯誤）

5)冷啟動困難、（殘余壓力故障）

6)發動機冒黑煙、（燃油壓力過高、噴油器器卡滯）

7)冒藍煙等（發動機燒機油）

2.線路控制系統可使傳感器信號執行器控制發生改變。

曲軸傳感器信號對發動機影響，節氣門總成的故障診斷與排除，凸輪軸傳感器故障診斷與排除， 1到4噴油器故障診斷與排除，1-4缸點火線圈故障診斷與排除，空氣流量計信號錯誤故障診斷與排除，進氣溫度傳感器故障診斷與排除，主繼電器控制線路故障故障診斷與排除，燃油泵控制線路故障故障診斷與排除，氧傳感器加熱線圈故障故障診斷與排除，水溫傳感器故障診斷與排除，碳罐電磁閥故障故障診斷與排除，通訊總線故障故障診斷與排除。

四、實訓項目：

1.大眾AJR發動機整體的外觀了解與結構認知實訓

2.大眾AJR發動機燃油系統的故障診斷與排除實訓

3.大眾AJR發動機進氣系統的故障診斷與排除實訓

4.大眾AJR發動機傳感器故障診斷與排除實訓

5.大眾AJR發動機執行器的故障診斷與排除實訓

6.大眾AJR發動機機械部分的拆裝實訓

7.大眾AJR發動機防盜系統的故障診斷與匹配實訓

8.大眾AJR發動機儀表系統的故障診斷與排除實訓

9.大眾AJR發動機通訊系統的故障診斷與排除實訓

10.大眾AJR發動機自診斷系統的故障診斷與排除實訓

11.大眾AJR發動機汽車診斷設備的使用與診斷思路提升實訓

12.大眾AJR發動機整體的職業技能考核實訓

五、教學擴展（根據用戶需求擴展）

六、通用參數

1、展示功能

各相關系統按合理位置排布，能直觀展示大眾AJR發動機控制系統和相關工作附件的結構組成與工作原理；

2、運行功能：

能正常演示大眾AJR發動機動、靜態及各種工況，滿足對發動機的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。

3、顯示功能：

儀表顯示單元，顯示發動機的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。

4、識圖功能：

檢測面板上繪有高清大眾AJR發動機以及相關系統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖到熟悉掌握讀懂電路圖、可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，并繪有內部結構原理圖，直觀、簡潔、易懂。

5、自診斷功能：

配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；

6、檢測功能：

檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.

7、信號模擬功能：

信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。

8、故障設置系統

8.1手動故障設置功能：標配

故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。

8.2智能故障設置系統：選配

智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分數自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。

9.安全防護功能：

蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，如水箱、排氣管采用帶有散熱孔的護板。采用安全防護網和護欄，提高操作安全性。

10.移動教學功能：

實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。

七、制作工藝：

1、檢測面板：

采用優質鋁塑板，經雕刻機器進行標準化開孔，再由平板激光UV技術進行噴涂，使面板達到開孔標準、無毛邊、矩形孔無誤差的高標準要求。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。

2、設備臺架：

臺架采用國標鋼材焊接而成，經過清洗處理后進行高溫噴涂。使臺架具備承重力強、外表美觀整潔、耐油污等優點。易于日常的清潔維護。防護隔板為一次沖壓而成，內置百葉窗式散熱孔，并噴涂有橙紅色油漆。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。

八、技術參數：

外形尺寸：1600*1000*1760

油箱容量：10L

重    量：320Kg

工作溫度：+-50

臺架顏色：7032

防護板：桔紅平光

電    源：60AH蓄電池/105AH

車   系：大眾

發動機型號：AJR

進氣形式：自然吸氣

排    量：1.8L

汽 缸 數：4

氣缸排列形式：L

燃油標號  93號

供油方式  多點電噴
