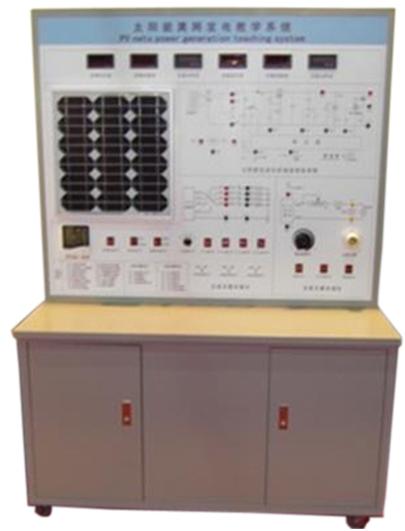

HYGF-3型新能源太陽能光伏發電系統實訓裝置

在化石燃料日趨減少的情況下，新能源在人類的日常生活與科技發展中的重要性不言而喻，其中太陽能已成為人類使用能源的重要組成部分，并不斷得到發展。其中新能源太陽能光伏發電是根據光生伏特效應原理，利用太陽電池將太陽光能直接轉化為電能。不論是獨立使用還是并網發電，光伏發電系統主要由太陽電池板（組件）、控制器和逆變器三大部分組成，它們主要由電子元器件構成，但不涉及機械部件。而本次為各位介紹的新能源太陽能光伏發電系統實訓裝置便是對于光伏發電的研究與培訓。

一、系統實訓應用范圍：主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

二、教學及研究實訓項目
1、太陽能電池光能量變換過程演示和實驗
2、光伏摸塊單元組成原理。
3、太陽能光電池能量轉換組合原理。
4、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
5、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
6、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
7、太陽能電池直接負載實驗。
三、系統控制運行過程演示和實驗
1、太陽能控制器欠壓保護實驗。
2、太陽能控制器充電過壓保護實驗。
3、太陽能控制器充電溫度補償實驗。
4、控制器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關）
5、逆變器逆變原理實驗（通過逆變器各測試點的測試）
6、 逆變器與市電互補實驗（手動開關切換）
7、逆變器輸出過載保護實驗
8、逆變器輸出欠、過壓保護實驗
四、實訓運行技術條件（單相輸出）
1、發電單元
光能
◆ 光伏模塊功率：30Wp
◆ 光伏模塊輸出工作電壓：17.5VDC
◆ 光伏模塊工作電流：1.7A
◆ 模擬光源模塊：100W調光燈
2、電力蓄能單元
◆ 蓄電池類型：免維護蓄電池
◆ 蓄電池組容量:12V/24Ah
◆ 蓄電池數量： 1個
3、控制單元
◆ 太陽能充放電控制器： 工作電壓12V 電流10A；三種輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。
◆ 正弦波逆變器：輸出波形正弦波、頻率50HZ±1HZ；額定輸入電壓0.8V～17V、電流12A ； 額定輸出電壓220VAC±10%、電流0.9A；額定輸出功率300W；輸出功率因數≥95%（線性負載）逆變效率：≥82%。
◆ 輸入市電：工作電壓AC220V、頻率50HZ；
◆ 工作環境：0℃～40℃、≤85%RH
4、顯示單元
5、數字顯示
◆ 直流電壓表：光電池充電電壓
◆ 直流電流表：光電池充電電流
◆ 直流功率表：光電池充電功率
◆ 交流電壓表：逆變器輸出電壓
◆ 交流電流表：逆變器輸出電流
◆ 交流功率表：交流負載使用功率
