智能家居電子設備實訓裝置

發布時間：2021-12-14 丨 瀏覽次數：

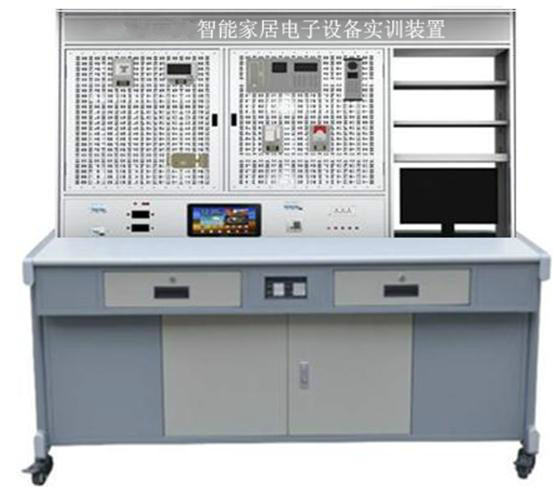

HYDX-1型智能家居電子設備實訓裝置

一、產品概述：
智能家居以住宅為平臺，兼?zhèn)浣ㄖ⒕W(wǎng)絡通信、信息家電、設備自動化，集系統、結構、服務、管理為一體的高效、舒適、安全、便利、環保的居住環境。智能家居通過物聯網技術將家中的各種設備（如音視頻設備、照明系統、窗簾控制、空調控制、安防系統、數字影院系統、網絡家電等）連接到一起，提供家電控制、照明控制、窗簾控制、電話遠程控制、室內外遙控、防盜報警、以及可編程定時控制等多種功能和手段。與普通家居相比，智能家居不僅具有傳統的居住功能，提供舒適安全、高品位且宜人的家庭生活空間；還由原來的被動靜止結構轉變?yōu)榫哂心軇又腔鄣墓ぞ撸峁┤轿坏男畔⒔换スδ埽瑤椭彝ヅc外部保持信息交流暢通，優化人們的生活方式，幫助人們有效安排時間，增強家居生活的安全性，甚至為各種能源費用節約環保。

二、產品特點：
1.結構設計優越，全模塊化設計，學習可自行根據環境調整擺放格局，可以輕易的對任意一個系統拆卸與維護。
2.實訓系統框架由鋁合金型材和網孔板組成，智能家居器件安裝到網孔板上形成一個子系統模塊，各個網絡、電話、家居系統控制器件采用工程標準接線,以讓學生能夠掌握現實工程的設計規則標準。
3.實訓設備頂層使用單晶硅太陽能控制系統，可以滿足智能家居各個模塊供電需求以及內部電路調試.
4.智能家居系統在教學過程中進行對各種控制模塊的電路基礎學習，對模塊的焊接、安裝、調試與測試，通過把模塊接到智能家居仿真控制主機上進行基本功能的仿真測試。
5.模塊電路板盒采用雙板疊成，學生可以把調試好的模塊替換到實訓平臺上，自己動手焊接電路板、編寫控制程序，對智能家居電子設備的控制來真正驗證電路模塊的功能，并學習智能家居的布線和各種通信協議的應用和調試等。
三、技術參數：
1.產品結構：2000mm*1200mm*2400mm；實訓臺桌面為防火耐磨中密度板，歐標鋁型材框架、鈑金實訓模擬墻結構，內嵌有線路線槽，滿足于學習實訓時所需器件安裝走線，形成完善的的現實工程環境，使學生能直接通過工程項目實訓模塊的實習，熟悉現實智能家居的工程設計技術與規范要求。
2.實訓臺下體設有長方體半封閉式木柜，造型美觀大方，設有抽屜和儲存模塊柜，方便各種配件材料與工具的儲存。
3.電源：單相三線 220V±10% 50HZ
4.安全保護：具有漏電、過壓、短路，智能IC取電等保護，安全指標符合國家標準。
 四、實訓內容：
（一）智能家居電子設備（產品）控制組件的裝配與調試實訓
1.太陽能供電系統安裝與調試。
2.智能家居照明控制系統的安裝與調試。
3.智能家居防盜系統的安裝與調試。
4.智能家居遠程視頻監控系統的安裝與調試。
（二）智能家居單片機實訓
1.單片機主機控制系統學習和編程。
2.驅動LED電阻屏實訓。
3.電機控制實訓。。
4.溫、濕度傳感器控制實訓。
5.電動窗簾控制實訓。
（三）智能家居電子設備控制組件間通信實訓
1．232通信實訓。
2．485通信實訓。
3．TCP/IP網絡通信實訓
4．zigbee無線通信實訓
5．SPRS/GSM通信實訓
6．433/415MHZ無線通信實訓。
（四）綜合布線與網絡構建實訓
1．水晶頭、面板接線、網線制作等網絡布線基礎實訓。
2．交換機、路由器調試實訓。
3．互聯網聯網調試實訓。
4．zigbee網絡調試實訓。
5．wifi無線網絡調試實訓。
