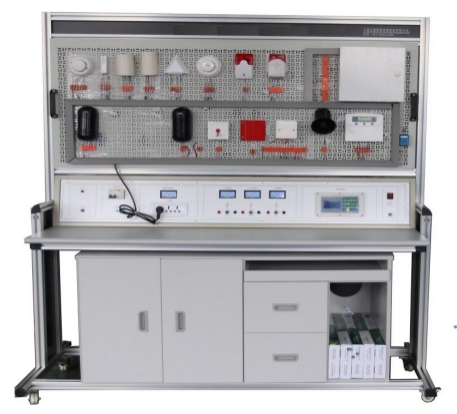

HYZNJJ-3W智能家居系統應用實訓平臺

 一、設備系統概
1、裝置組成：
物聯網智能家居實訓系統采用開放式和拆裝式結構設計，采用鋁合金型材+網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。本系統全部元器件均采用實物，整個實訓裝置主要由幕簾探測器、ZIGBEE主機、聲光報警器、Zigbee感煙探測器、然氣探測器、Zigbee燈光控制開關、Zigbee智能調光開關、APP監控系統等組成。
采用zigbee無線通訊技術來實現家居智能化控制，Zigbee是一種新興的近程、低速率、低功耗的無線網絡技術，主要用于近距離無線連接。具有低復雜度、低功耗、低速率、低成本、自組網、高可靠、超視距的特點。主要適合應用于自動控制和遠程控制等領域，可以嵌入各種設備。ZigBee就是一種便宜的、低功耗、自組網的近程無線通訊技術。主要用于消費電子、能源管理、衛生保健、家庭自動化、建筑自動化和工業自動化等專業。隨著物聯網的興起，此設備是現代智能居家系統最具代表之一，提供良好的 教學設備實訓平臺。

二、規格參數
1、主機尺寸：100 x 100 x 30 (mm)
2、外形顏色：黑色
3、電壓：DC5V
4、功率：<0.2W
5、重量：200g
6、環境：溫度：－20℃-＋70℃；濕度：20%-90%
7、內置315M、433M天線、紅外線收發組件，WIFI接口
（1）設備結點距離：RF射頻空曠環境距離>50米 2.4G通信，Zigbee自組網的通信方式
（2）無線參數
無線載波頻率：ASK:315MHz+/- 150KHz 或 433.92MHz +/- 150KHz/ 擁有800路發射通道
（3）Zigbee載波頻率：2.4GHz
（4）無線控制
射頻無線控制協議：2262、1527編碼，PT2262編碼的震蕩電阻、地址碼、數據碼可任意配置
無線控制距離：RF射頻空曠環境距離>50米 2.4G通信，Zigbee自組網的通信方式
無線輸入通道：200路無線輸入傳感器設備學習
無線紅外控制：標準38KHz紅外線編碼發射，可以進行360度全方位控?zé)o線傳感器控制：可控40路無線傳感器觸發信號，控制輸出和更換工作場景。
情景模式控制：每種場景支持若干路輸出組合操作。用戶可根據自己的需求配置觸發命令：
報警信息推送：綁定的傳感器觸發后，可以通過網絡推送到手機APP端：
觸發命令來源：1、定時 2、無線輸入 3、語音控制
情景模式控制輸出對象：1、無線輸出 2、紅外線輸出 3、有線控制輸出（需要配有線控制盒產品）
（5）網絡控制
帶加密功能的網絡控制功能，支持局域網、寬帶網、GPRS、WiFi等網絡系統。
支持移動手機平臺客戶端軟件、支持安卓Android、iPhone(iOS版本>8.0)等手機或PAD平板。
支持P2P穿透方式訪問主機，杜絕了動態域名的不穩定性
支持遠程網絡固件升級，業頁首創，主機固件有更新，只需通過網絡即可升級，而無需將主機寄回我們廠家。
（6）情景控制功能
智能家居控制系統—支持?jǐn)?shù)十種工作場景模式。每種場景支持多路輸出組合操作。可自定義如：回家、離家、會客、就餐、影院、休息、起夜、起床等模式。預先設置各種場景燈光，可以通過電腦、手機、智能網關、遙控器很方便地管理和切換情景模式。
（7）自動控制功能
 智能家居控制系統—自帶實時時鐘,可計劃實現自動定時控制功能,如早上指定時間自動打開音響,打開窗簾,晚上自動關閉窗簾,打開電燈等。花園里的旋轉噴頭可以定時打開，不在家也不必當心澆花問題。定時控制支持紅外發送、無線控制、情景模式等多種控制方式。
（8）遠程網絡控制
無論在世界各地，只要通過INTERNET網都可隨時控制燈及電器的開關。
保證在全球范圍內使用不會有網絡沖突或者故障，極有效地保證網絡安全。
三、智能家居系統平臺實訓功能
規格尺寸 1600*650*1800
1、智能照明系統
智能照明系統，對燈光進行智能控制與管理的系統，跟傳統照明相比，實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，最主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。
2、智能電器控制系統（模擬空調系統）
 智能電器控制系統，是對電器進行智能控制與管理的系統，智能電器控制系統，把所有能控制的電器以一定的結構有機的組合起來，形成了一個整體，通過這個管理系統，實現對家電的集中無線遙控、定時開關控制及遠程控制，實現電器的場景控制與管理，從而達到智能電器系統的節能、環保、舒適、方便的功能。
3、實驗室安全管理系統軟件
（1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
（2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
（3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
四、操作實訓
1、APP遠程控制操作實訓
2、實時控制監控實訓
3、智能照明操作實訓
4、無線遙控操作實訓
5、場景控制操作實訓
6、集中控制操作訓
7、家電控制操作實訓
8、家居安防模塊的連接實訓
9、手機控制等實訓
