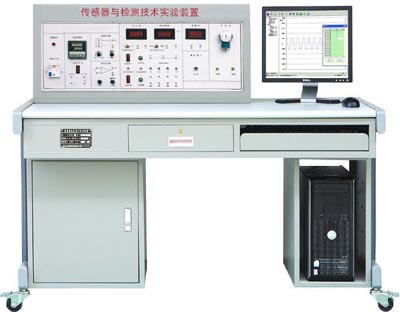

HY-813B傳感器與檢測技術實驗裝置（22種傳感器）

發布時間：2023-03-31 丨 瀏覽次數：

　　一、傳感器與檢測技術實驗裝置概述：

　　傳感器與檢測技術實驗裝置完全采用實用的傳感器元部件，模塊化設計。緊密結合現代傳感器和檢測技術的發展，使學員對傳感器和檢測技術的現狀和未來有較為全面的了解和認識。不僅適合職業教育的檢測技術、儀器儀表以及自動控制等專業的實訓，而且也適用工業電氣、機電一體化機電設備安裝、電動電氣等方面的技術人員培訓。 產品可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的傳感器實驗臺。

　　二、傳感器與檢測技術實驗裝置傳感器特點：

　　1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。

　　2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。

　　3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。

　　4、本實訓裝置由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗模塊，抽屜存放各種傳感器。

　　5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。

　　三、傳感器與檢測技術實驗裝置動能組成：

　　1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。

　　2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。

　　3、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。

　　四、數據采集卡及處理軟件數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。處理軟件進行實驗項目選擇與編輯、數據采集、特性曲線的分析、文件存取、打印等。

　　五、傳感器與檢測技術實驗裝置主要技術參數：

　　1、輸入電源：單相三線AC220V±10%50Hz

　　2、工作環境：溫度-10℃～+40℃

　　3、相對濕度<85%(25℃)海拔<4000m

　　4、裝置容量：<0.5kVA、

　　5、外型尺寸：1600×750×1100mm

　　6、實驗臺提供四組直流穩壓電源：±5V、±15V;±2V~±10V分五擋輸出，+2V~+24V可調，具有短路保護功能。

　　7、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，輸出電流0.5A。

　　8、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，輸出電流：0.5A(有效值0.4KHz)

　　9、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。

　　10、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。

　　11、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999Hz，轉速測量范圍1-9999rpm。

　　12、溫度表：0-150℃度，精度1%。

　　13、高精度溫度控制調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。

　　14、機械式壓力表：0-40Kpa，精度2%。 。

　　六、傳感器與檢測技術實驗裝置實驗項目：

　　實驗一電阻式傳感器的單臂電橋性能實驗

　　實驗二電阻式傳感器的半橋性能實驗

　　實驗三電阻式傳感器的全橋性能實驗

　　實驗四電阻式傳感器的單臂、半橋和全橋的比較實驗

　　實驗五電阻式傳感器的振動實驗*

　　實驗六電阻式傳感器的電子秤實驗*

　　實驗七變面積式電容傳感器特性實驗

　　實驗八差動式電容傳感器特性實驗

　　實驗九電容傳感器的振動實驗*

　　實驗十電容傳感器的電子秤實驗*

　　實驗十一差動變壓器的特性實驗

　　實驗十二自感式差動變壓器的特性實驗

　　實驗十三差動變壓器的性能實驗

　　實驗十四激勵頻率對差動變壓器特性的影響

　　實驗十五差動變壓器的振動實驗*

　　實驗十六差動變壓器的電子秤實驗*

　　實驗十七光電式傳感器的轉速測量實驗

　　實驗十八光電式傳感器的旋轉方向測量實驗

　　實驗十九接近式霍爾傳感器實驗

　　實驗二十霍爾傳感器的轉速測量實驗

　　實驗二十一霍爾傳感器的振動測量實驗

　　實驗二十二渦流傳感器的位移特性實驗

　　實驗二十三被測體材質對渦流傳感器特性的影響實驗

　　實驗二十四渦流式傳感器的振動實驗

　　實驗二十五渦流式傳感器的轉速測量實驗

　　實驗二十六溫度傳感器及溫度控制實驗(AD590)

　　實驗二十七K型熱電偶的溫度控制實驗

　　實驗二十八熱電偶冷端溫度補償實驗*

　　實驗二十九E型熱電偶的溫度控制實驗

　　實驗三十Pt100鉑電阻的溫度控制實驗

　　實驗三十一Cu50銅電阻的溫度控制實驗

　　實驗三十二磁電式傳感器的特性實驗

　　實驗三十三磁電式傳感器的轉速測量實驗

　　實驗三十四磁電式傳感器的應用實驗*

　　實驗三十五壓電加速度式傳感器的特性實驗

　　實驗三十六光纖傳感器的位移特性實驗

　　實驗三十七光纖傳感器的振動實驗

　　實驗三十八光纖傳感器的轉速測量實驗

　　實驗三十九壓阻式壓力傳感器的特性實驗

　　實驗四十壓阻式壓力傳感器的差壓測量實驗*

　　實驗四十一超聲波傳感器的位移特性實驗

　　實驗四十二超聲波傳感器的應用實驗

　　實驗四十三氣敏傳感器的原理實驗

　　實驗四十四濕度式傳感器原理實驗

　　實驗四十五氣體流量的測定*

　　實驗四十六移相器實驗

　　實驗四十七相敏檢波器實驗

　　實驗四十八低通濾波器實驗

　　實驗四十九熱釋電紅外傳感器實驗

　　打*號的實驗為思考實驗

　　七、傳感器種類及技術指標：(22種傳感器)
